Van khí nén được xem là “trái tim” của hệ thống khí nén, giúp điều khiển và phân phối dòng khí nén một cách chính xác. Nhờ có van, các thiết bị vận hành ổn định, tiết kiệm năng lượng và hạn chế sự cố rò rỉ. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, công dụng cũng như những lưu ý quan trọng khi sử dụng van khí nén trong thực tế.
Van khí nén là gì?

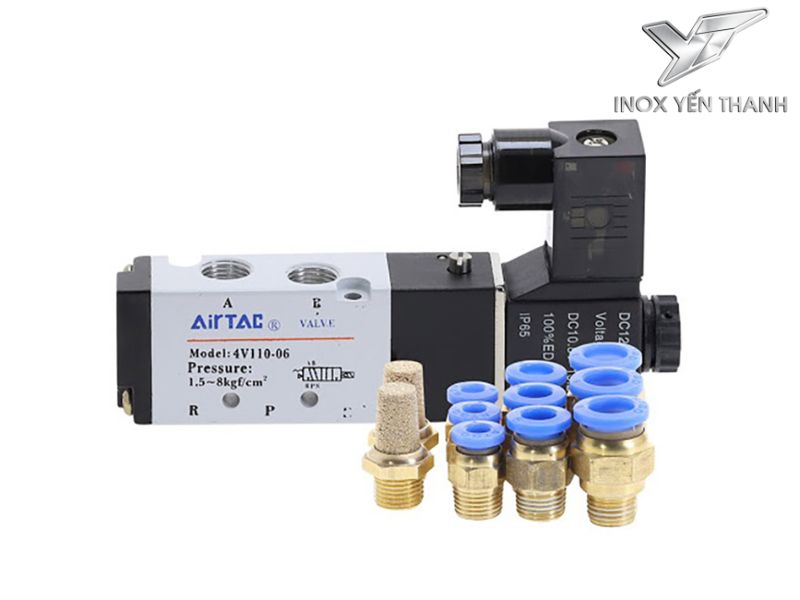

Van khí nén là thiết bị điều khiển dòng khí nén trong các hệ thống máy móc công nghiệp, giúp điều chỉnh, kiểm soát và thay đổi hướng đi của dòng khí để vận hành các thiết bị khác như xi lanh khí nén, bơm, hay các máy móc tự động khác. Van khí nén hoạt động bằng cách sử dụng áp lực của khí nén để điều khiển cơ chế đóng, mở, hoặc thay đổi hướng của dòng khí.

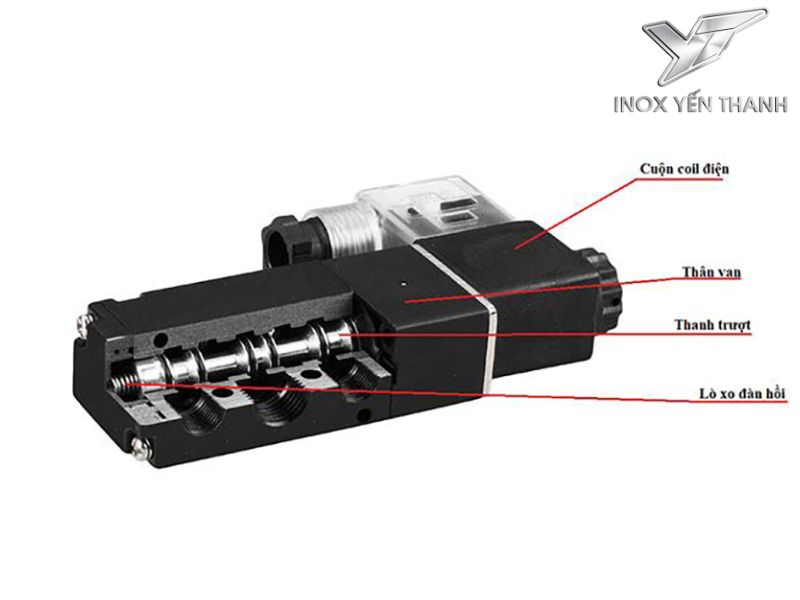

Cấu tạo của van khí nén
Cấu tạo van khí nén có thể thay đổi tùy thuộc vào loại van, nhưng hầu hết các van khí nén đều có những thành phần cơ bản sau:
- Vỏ van: Là phần bên ngoài của van, bảo vệ các bộ phận bên trong. Vỏ van thường được làm từ vật liệu kim loại như thép hoặc nhôm.
- Cổng vào và cổng ra: Được thiết kế để kết nối van với các đường ống dẫn khí nén, cho phép khí đi vào và ra khỏi van.
- Lõi van: Là bộ phận trung tâm của van, giúp điều khiển dòng khí. Lõi van có thể được điều khiển bằng khí nén, điện, hoặc tay, tùy theo loại van.
- Chốt và phớt: Các bộ phận này có nhiệm vụ bịt kín, ngăn không cho khí bị rò rỉ ra ngoài.
- Trục điều khiển: Trục này được sử dụng để vận hành cơ chế đóng, mở hoặc thay đổi hướng của van.
Những bộ phận này phối hợp với nhau để van khí nén có thể hoạt động một cách hiệu quả trong các ứng dụng công nghiệp.
Nguyên lý hoạt động của van khí nén
Nguyên lý hoạt động của van khí nén phụ thuộc vào loại van và cách thức điều khiển của nó. Tuy nhiên, hầu hết các van khí nén hoạt động theo nguyên lý cơ bản sau:
- Dòng khí vào van: Khi khí nén được đưa vào van, khí sẽ tác động lên các bộ phận bên trong van, chẳng hạn như lõi van hoặc trục điều khiển.
- Điều khiển dòng khí: Lực tác động từ khí nén sẽ điều khiển bộ phận bên trong van để thay đổi trạng thái của van (đóng, mở hoặc thay đổi hướng dòng khí).
- Dòng khí ra khỏi van: Sau khi dòng khí đã được điều chỉnh, khí sẽ được xả ra khỏi van theo hướng đã được điều khiển.
Nguyên lý hoạt động này giúp van khí nén có thể điều khiển dòng khí nén một cách chính xác và hiệu quả, đảm bảo hoạt động ổn định cho hệ thống khí nén trong các ứng dụng công nghiệp.

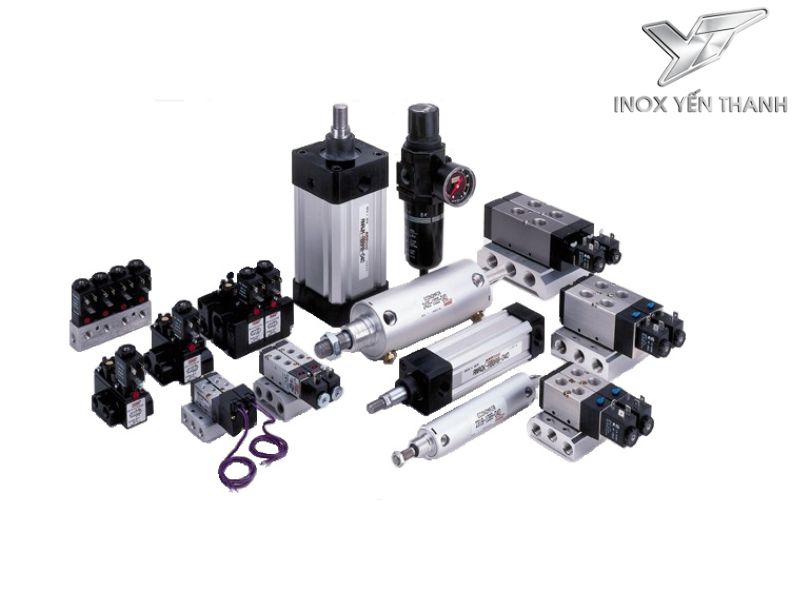

Các loại van khí nén phổ biến hiện nay
Trong hệ thống khí nén, van đóng vai trò quan trọng giúp kiểm soát dòng khí, điều hướng và duy trì hiệu suất làm việc. Dưới đây là các loại van khí nén phổ biến nhất hiện nay:
Van điện từ khí nén (Solenoid Valve)
Van được điều khiển bằng tín hiệu điện thông qua cuộn coil, cho phép đóng/mở nhanh chóng và dễ tích hợp với hệ thống tự động. Thường dùng trong máy đóng gói, chiết rót, dây chuyền sản xuất và hệ thống điều khiển từ xa.
Van cơ khí (Van tay gạt, đạp chân)
Hoạt động nhờ tác động cơ học như kéo tay hoặc đạp chân, không cần điện hay khí điều khiển. Loại van này phù hợp với các xưởng cơ khí nhỏ, hệ thống thủ công và vị trí cần thao tác trực tiếp.
Van tiết lưu (Van điều chỉnh lưu lượng khí)
Dùng để điều chỉnh lưu lượng khí nén, từ đó kiểm soát tốc độ xi lanh và các thiết bị khí nén khác. Ưu điểm là nhỏ gọn, dễ lắp đặt và đảm bảo chuyển động mượt mà cho hệ thống.
Van điều hướng khí nén (Van 3/2, 5/2, 5/3…)
Loại van có nhiều cổng và nhiều vị trí, cho phép điều hướng dòng khí đến đúng thiết bị. Được sử dụng phổ biến trong việc điều khiển xi lanh 1 chiều, 2 chiều và các hệ thống sản xuất tự động.
Van điều áp khí nén
Giúp ổn định áp suất đầu ra dù nguồn khí đầu vào dao động, nhờ đó bảo vệ thiết bị và tăng tuổi thọ hệ thống. Van điều áp thường xuất hiện trong dây chuyền sản xuất tinh vi như dược phẩm, điện tử, hoặc các hệ thống yêu cầu áp suất ổn định cao.
>>> Xem thêm: Van điều chỉnh áp suất khí nén | Nguyên lý hoạt động và cách lắp đặt
>>> Xem thêm: Van 3 ngã điều khiển bằng khí nén là gì? Địa chỉ mua chính hãng, uy tín
Công dụng của van khí nén
Van khí nén giữ vai trò điều khiển, phân phối và ổn định dòng khí trong hệ thống, giúp máy móc vận hành an toàn, chính xác và hiệu quả hơn. Cụ thể công dụng của chúng như sau:
Điều chế khí
Van khí nén giúp điều chỉnh lưu lượng và áp suất khí trong hệ thống, từ đó kiểm soát chính xác lượng khí nén đi qua để đáp ứng yêu cầu vận hành của thiết bị hoặc dây chuyền sản xuất.
Điều chuyển hướng
Van có khả năng chuyển đổi hướng dòng khí nén linh hoạt, hỗ trợ điều khiển hoạt động của các xi lanh khí nén, động cơ khí hoặc các thiết bị chấp hành khác bằng việc thay đổi hướng đi của khí.
Điều khiển dòng chảy
Van giúp đóng mở nhanh chóng hoặc điều tiết dòng khí nén đi qua, kiểm soát tốc độ và lưu lượng khí, đảm bảo hiệu quả sử dụng và an toàn cho hệ thống công nghiệp.
Nhờ những chức năng này, van khí nén được ứng dụng rộng rãi trong các hệ thống điều khiển tự động hóa, dây chuyền sản xuất, thiết bị khí nén, và nhiều ngành công nghiệp như sản xuất ô tô, thực phẩm, dược phẩm, xây dựng, và xử lý môi trường.
Hướng dẫn cách lắp đặt van khí nén đúng kỹ thuật đơn giản
Với 6 bước hướng dẫn từ chuyên gia dưới đây, bạn có thể tự lắp đặt van khí nén một cách an toàn, nhanh chóng và đúng kỹ thuật.
Bước 1: Chuẩn bị dụng cụ và vật tư cần thiết
Trước khi lắp đặt, bạn cần chuẩn bị đầy đủ: van khí nén, gioăng làm kín, bulong, đai ốc, băng tan hoặc keo ren, cờ lê/mỏ lết phù hợp kích thước. Việc chuẩn bị đúng và đủ giúp quá trình lắp đặt diễn ra thuận lợi, hạn chế rủi ro sai sót.
Bước 2: Kiểm tra van và hệ thống đường ống
Quan sát kỹ hình thức và chất lượng van, đảm bảo không bị nứt vỡ hay lỗi kỹ thuật. Tiếp đó, kiểm tra tình trạng đường ống dẫn khí, loại bỏ cặn bẩn, vụn sắt hoặc tạp chất để tránh tắc nghẽn và rò rỉ sau này.
Bước 3: Vệ sinh vị trí lắp đặt
Trước khi gắn van, cần làm sạch và lau khô toàn bộ đầu nối và khu vực lắp đặt. Nếu có thể, nên lắp thêm bộ lọc khí để bảo vệ van khỏi bụi bẩn, hơi dầu và kéo dài tuổi thọ thiết bị.
Bước 4: Lắp van khí nén vào đường ống
- Với kết nối ren: Quấn băng tan hoặc bôi keo ren vào đầu nối, sau đó dùng cờ lê xoáy van theo chiều kim đồng hồ. Thao tác từ từ, đều tay, tránh siết quá mạnh gây cong ren hoặc lệch khớp.
- Với kết nối mặt bích: Căn chỉnh 2 mặt bích khớp lỗ, đặt gioăng làm kín ở giữa rồi siết bulong theo kiểu đối xứng (chéo nhau), siết dần cho đến khi đủ lực.
Lưu ý: Luôn lắp van đúng chiều dòng chảy (theo mũi tên in trên thân van). Với van kích thước lớn, dùng pa-lăng hoặc dây đai để nâng hạ, tránh va đập gây hư hỏng.
Bước 5: Kiểm tra và chạy thử
Sau khi lắp xong, kiểm tra toàn bộ mối nối để chắc chắn không rò rỉ khí. Vận hành thử van bằng cách mở/đóng nhiều lần, quan sát sự ổn định. Chỉ khi van hoạt động trơn tru mới chính thức đưa vào sử dụng.
Bước 6: Lưu ý vị trí lắp đặt
Chọn vị trí dễ dàng bảo trì, sửa chữa khi cần thiết. Tránh lắp ở nơi có nhiệt độ quá cao, độ ẩm lớn hoặc môi trường ăn mòn (trừ khi van chuyên dụng cho môi trường đặc biệt).
Bảng báo giá van khí nén mới nhất
Hiện nay giá van khí nén trên thị trường dao động tùy theo loại van, thương hiệu và chất lượng sản phẩm. Dưới đây là bảng báo giá van khí nén tham khảo cho một số dòng phổ biến:
| Loại van khí nén | Khoảng giá (VNĐ) |
| Van điện từ khí nén | 150.000 -1.500.000 |
| Van đảo chiều 5/2, 5/3 | 300.000 – 2.000.000 |
| Van tiết lưu khí nén | 100.000 – 800.000 |
| Van xả nước tự động | 500.000 – 3.000.000 |
Giá trên có thể thay đổi tùy vào nhà cung cấp và số lượng đặt hàng. Để nhận báo giá chính xác và ưu đãi tốt nhất, hãy liên hệ ngay với chúng tôi qua hotline 096.665.8188
Mua van khí nén ở đâu chính hãng, bảo hành tốt
Nếu bạn đang tìm kiếm van chính hãng, hãy liên hệ với Inox Yến Thanh. Chúng tôi chuyên cung cấp các loại van điều khiển khí nén với chất lượng đảm bảo và giá cả hợp lý. Các sản phẩm van khí nén của chúng tôi đều được nhập khẩu chính hãng, đáp ứng đầy đủ các tiêu chuẩn quốc tế về chất lượng và độ bền.
Một số lưu ý khi sử dụng van khí nén
Để đảm bảo van khí nén hoạt động hiệu quả và an toàn, người dùng cần chú ý một số điểm sau:
- Chọn kích cỡ van phù hợp: Van an toàn phải tương ứng với lưu lượng của hệ thống đường ống. Nếu van quá nhỏ sẽ không xả kịp áp suất, gây nguy cơ sự cố; ngược lại, van quá lớn có thể không mở hết, làm giảm hiệu quả làm việc.
- Lắp đặt đúng vị trí: Van an toàn nên lắp ở vị trí cao, thẳng đứng và có lò xo. Không nên đặt ống dẫn quá dài hoặc gắn thêm phụ kiện, co, khuỷu giữa van và hệ thống, vì có thể ảnh hưởng đến khả năng xả áp.
- Bảo dưỡng định kỳ: Cần thường xuyên vệ sinh và kiểm tra van để đảm bảo luôn trong tình trạng hoạt động tốt, hạn chế sự cố trong quá trình vận hành.
Van khí nén là thiết bị không thể thiếu trong các hệ thống khí nén, với vai trò quan trọng trong việc điều khiển và điều tiết dòng khí. Tùy thuộc vào yêu cầu của hệ thống, bạn có thể lựa chọn các loại van khí nén phù hợp, giúp nâng cao hiệu suất làm việc và độ bền của hệ thống. Để tìm hiểu thêm về các loại van, bảng giá và địa chỉ mua hàng uy tín, hãy liên hệ với Inox Yến Thanh để được tư vấn chi tiết và hỗ trợ tốt nhất.
