Van điều chỉnh áp suất khí nén là là thiết bị đầu mối quan trọng trong hệ thống khí nén, đóng vai trò duy trì áp suất ổn định cho thiết bị vận hành. Bài viết sau sẽ cung cấp đầy đủ kiến thức về nguyên lý hoạt động, các loại van phổ biến, cách lắp đặt và ứng dụng của van điều áp trong đời sống.
Van điều chỉnh áp suất khí nén là gì?
Van điều chỉnh áp suất khí nén (Pressure Regulator) là bộ phận nằm giữa nguồn khí nén và hệ thống sử dụng, có chức năng ổn định áp suất đầu ra theo mức mong muốn.
Van điều chỉnh áp suất thường được sử dụng trong các hệ thống đòi hỏi kiểm soát chính xác áp suất, như trong các dây chuyền sản xuất, hệ thống máy móc tự động và nhiều ứng dụng công nghiệp khác.

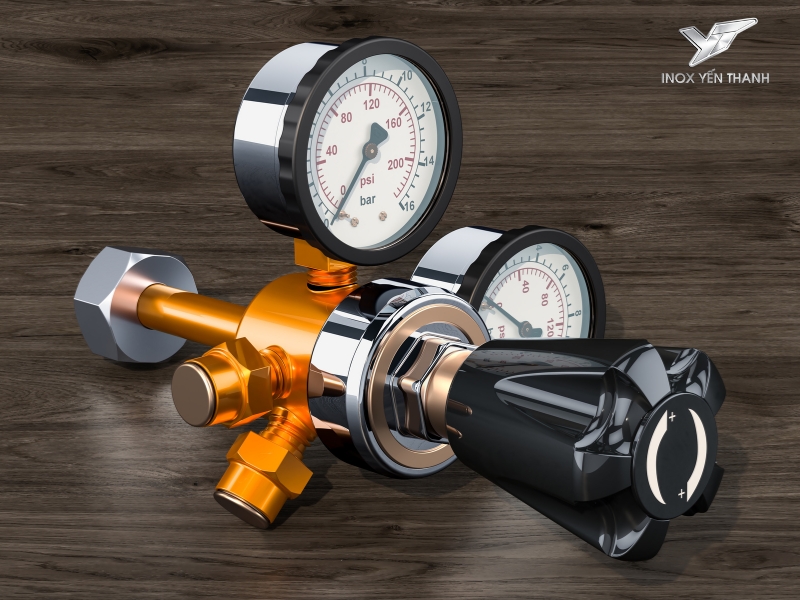

Cấu tạo cơ bản của van điều chỉnh áp suất khí nén
Van được cấu tạo nên từ các bộ phận cơ bản sau:
- Thân van: Được chế tác từ chất liệu hợp kim, nhôm, nhựa cao cấp với phần thân có 2 đầu kết nối ren.
- Núm vặn điều chỉnh: Điều chỉnh mức áp suất van.
- Trục van: Dùng để kết núm vặn điều chỉnh với đĩa van, giữ nhiệm vụ truyền động.
- Lò xo: Co giãn giúp thuận lợi cho quá trình cài đặt khí nén.
- Đĩa nén: Giảm áp lực, áp suất khí nén.
- Đồng hồ đo áp suất: Quan sát áp lực và điều chỉnh áp suất.
- Bộ lọc khí nén: Lọc lưu chất khí nén, giúp thu được lượng khí nén sạch đi qua van.
Nguyên lý hoạt động của van điều chỉnh áp suất khí nén
Nguyên lý hoạt động của van rất đơn giản. Van hoạt động dựa trên sự cân bằng giữa áp suất đầu vào và lực lò xo. Cụ thể, khi áp suất dòng khí nén vượt quá mức thiết lập, màng ngăn sẽ di chuyển và đẩy piston hoặc đĩa van để giảm lượng khí đi qua, giúp giảm áp suất. Ngược lại, khi áp suất giảm dưới mức yêu cầu, lò xo sẽ đẩy van mở rộng hơn để tăng lưu lượng khí, giúp áp suất tăng trở lại mức cài đặt.

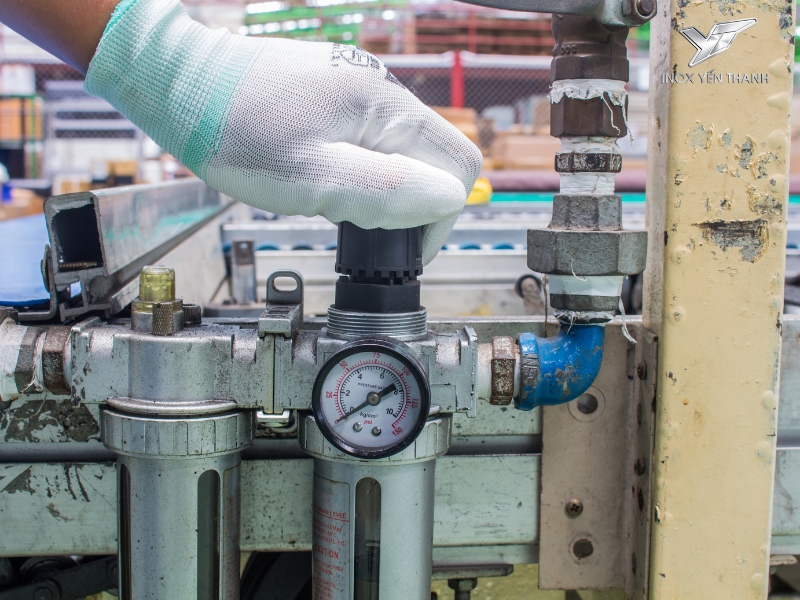

Ví dụ, khi bạn muốn giảm áp suất khí nén, chỉ cần vặn núm trên van giảm áp và quan sát đồng hồ áp hiển thị trên van. Lúc này trục van đẩy xuống làm nén lò xo, từ đó hạ đĩa van và khiến lưu chất đi qua. Quan sát đến khi nào đồng hồ về mức áp suất mong muốn thì ngưng điều chỉnh. Như vậy, van đã hoạt động và điều chỉnh thành công.
>>>Xem thêm: Van điều khiển khí nén nhập khẩu chính hãng ưu đãi 30%
Các loại van điều chỉnh áp suất khí nén phổ biến hiện nay
Van điều chỉnh áp suất khí nén Airtac
Xuất xứ: Đài Loan.
Ưu điểm:
- Thiết kế nhỏ gọn, dễ lắp ráp và sử dụng.
- Đồng hồ có thang đo rõ ràng, dễ dàng quan sát và đọc áp suất.
- Chi phí rẻ, đảm bảo an toàn cho hệ thống.
- Có thể sử dụng lắp trực tiếp hoặc lắp với bộ lọc khí nén.
Van điều chỉnh áp suất khí nén STNC
Xuất xứ: Trung Quốc.
Ưu điểm:
- Thiết kế dễ lắp ráp và sử dụng.
- Chi phí rẻ hơn so với một số dòng van khác.
- Được sản xuất theo công nghệ tiên tiến và đạt tiêu chuẩn quốc tế.
- Có thể lắp trực tiếp vào hệ thống hoặc lắp với bộ lọc khí nén, đảm bảo an toàn hệ thống.
Van điều chỉnh áp suất khí nén TPM
Xuất xứ: Trung Quốc.
Ưu điểm:
- Thiết kế nhỏ gọn, tiện dụng.
- Dễ lắp đặt và sử dụng.
- Chất lượng ổn định với giá cả phải chăng.
- Linh hoạt trong quá trình sử dụng.
Cách lắp đặt van điều chỉnh áp suất khí nén
Cách lắp đặt van điều chỉnh áp suất khí nén đúng kỹ thuật là yếu tố then chốt để đảm bảo van hoạt động ổn định, hiệu quả và kéo dài tuổi thọ. Dưới đây là các bước chi tiết:
Chuẩn bị trước khi lắp đặt
- Kiểm tra van: Đảm bảo van còn nguyên vẹn, không bị hư hỏng do vận chuyển, đúng chủng loại, kích thước, và thông số kỹ thuật (áp suất làm việc, nhiệt độ, vật liệu thân van, loại kết nối) phù hợp với yêu cầu của hệ thống.
- Vệ sinh đường ống: Đây là bước cực kỳ quan trọng. Làm sạch hoàn toàn đường ống để loại bỏ bụi bẩn, cặn bám, mạt kim loại, dầu mỡ, hoặc các tạp chất khác. Nếu không, các tạp chất này có thể làm kẹt van, gây rò rỉ, mài mòn các bộ phận bên trong hoặc làm hỏng van.
- Xác định vị trí lắp đặt: Chọn vị trí dễ tiếp cận để cài đặt và bảo trì. Van nên được lắp đặt ở vị trí thẳng đứng hoặc ngang tùy theo khuyến nghị của nhà sản xuất, tránh các vị trí rung lắc quá mức hoặc nhiệt độ cao đột ngột.
- Xác định hướng dòng chảy: Hầu hết các loại van công nghiệp nói chung và van điều chỉnh áp suất khí nén nói riêng đều có mũi tên chỉ hướng dòng chảy trên thân van. Đảm bảo lắp đặt van theo đúng chiều mũi tên (chiều từ nguồn áp suất cao đến thiết bị sử dụng). Lắp ngược chiều sẽ khiến van không hoạt động đúng nguyên lý hoặc thậm chí không hoạt động.
- Chuẩn bị dụng cụ: Cờ lê, băng tan (PTFE tape) hoặc keo làm kín ren, dụng cụ cắt ống (nếu cần điều chỉnh đường ống), kẹp ống…
Các bước lắp đặt chi tiết
- Bước 1: Ngắt nguồn khí nén: Đảm bảo toàn bộ hệ thống khí nén được ngắt hoàn toàn và xả hết áp suất còn lại trong đường ống để đảm bảo an toàn tuyệt đối.
- Bước 2: Lắp đặt van khóa (Isolation Valves): Nên lắp đặt các van khóa (van bi, van cổng) ở cả hai phía trước và sau van điều chỉnh áp suất. Điều này giúp bạn dễ dàng cô lập van để bảo trì, sửa chữa mà không ảnh hưởng đến hoạt động của toàn bộ hệ thống.
- Bước 3: Lắp đặt lọc khí (Filter) và bẫy nước (Moisture Trap): Để bảo vệ van điều chỉnh áp suất và các thiết bị khí nén khác, bạn nên lắp đặt lọc khí và bẫy nước ở phía trước van (phía áp suất cao). Khí nén sạch và khô sẽ kéo dài tuổi thọ của van và đảm bảo hoạt động ổn định.
- Bước 4: Kết nối van điều chỉnh áp suất:
- Quấn băng tan (PTFE tape) hoặc bôi keo làm kín ren chuyên dụng vào các mối nối ren của van và đường ống.
- Cẩn thận đưa van vào vị trí đã xác định, đảm bảo đúng hướng dòng chảy như mũi tên trên thân van.
- Sử dụng cờ lê để siết chặt các mối nối, đảm bảo không có rò rỉ khí. Không siết quá chặt vì có thể làm hỏng ren hoặc thân van.
- Bước 5: Lắp đặt đồng hồ đo áp suất (Pressure Gauge): Hầu hết các van điều chỉnh áp suất đều có cổng để lắp đồng hồ đo áp suất ở phía đầu ra. Đồng hồ này giúp bạn theo dõi và cài đặt chính xác áp suất đầu ra mong muốn.
- Bước 6: Lắp đặt van an toàn (Safety Valve/Relief Valve – tùy chọn): Mặc dù van điều chỉnh áp suất có thể có tính năng xả áp, việc lắp thêm một van an toàn ở phía đầu ra là một biện pháp bảo vệ dự phòng quan trọng, đặc biệt cho các hệ thống nhạy cảm hoặc có rủi ro cao. Van an toàn sẽ xả khí nếu áp suất đầu ra vượt quá ngưỡng an toàn tuyệt đối, tránh hư hỏng thiết bị.
- Bước 7: Kiểm tra rò rỉ: Sau khi lắp đặt, mở từ từ nguồn khí nén và kiểm tra kỹ lưỡng tất cả các mối nối xem có bị rò rỉ khí hay không. Có thể dùng dung dịch xà phòng hoặc thiết bị dò rò rỉ chuyên dụng.
Cài đặt và hiệu chỉnh
- Sau khi lắp đặt thành công và không có rò rỉ, bạn có thể bắt đầu cài đặt áp suất đầu ra mong muốn bằng cách vặn núm điều chỉnh hoặc vít điều chỉnh trên van.
- Vặn theo chiều kim đồng hồ để tăng áp suất và ngược chiều kim đồng hồ để giảm áp suất. Theo dõi đồng hồ đo áp suất đầu ra để đạt được giá trị chính xác.
- Chạy thử hệ thống và quan sát sự ổn định của áp suất đầu ra.
Việc tuân thủ nghiêm ngặt các bước này sẽ đảm bảo van điều chỉnh áp suất khí nén của bạn hoạt động an toàn, hiệu quả và bền bỉ.
Ứng dụng của van điều chỉnh áp suất khí nén trong thực tiễn
Van được sử dụng trong nhiều ngành công nghiệp khác nhau nhờ khả năng kiểm soát áp suất chính xác và linh hoạt. Dưới đây là một số ứng dụng phổ biến:
- Ngành sản xuất công nghiệp: Van giúp điều chỉnh áp suất trong các hệ thống sản xuất tự động, đảm bảo an toàn cho thiết bị và quá trình sản xuất.
- Hệ thống khí nén trong xây dựng: Sử dụng để điều khiển áp suất trong các thiết bị xây dựng như máy nén khí, máy khoan.
- Ngành thực phẩm và đồ uống: Van điều chỉnh áp suất giúp kiểm soát dòng khí trong quá trình đóng gói, sản xuất, đảm bảo chất lượng sản phẩm.
- Hệ thống HVAC: Trong hệ thống sưởi, thông gió và điều hòa không khí, van điều chỉnh áp suất giúp duy trì áp suất khí nén cần thiết cho việc vận hành hệ thống hiệu quả.
Lợi ích khi sử dụng van điều chỉnh áp suất khí nén
Sử dụng van điều chỉnh áp suất mang lại nhiều lợi ích cho hệ thống và doanh nghiệp:
- Đảm bảo an toàn: Van giúp giảm thiểu rủi ro áp suất quá cao trong hệ thống, ngăn ngừa sự cố và bảo vệ các thiết bị khác.
- Tiết kiệm năng lượng: Việc duy trì áp suất ổn định giúp hệ thống hoạt động hiệu quả hơn, giảm thiểu lãng phí năng lượng.
- Tăng tuổi thọ thiết bị: Với áp suất ổn định, các thiết bị trong hệ thống sẽ hoạt động êm ái, ít bị hao mòn và kéo dài tuổi thọ.
Để đảm bảo bạn nhận được những lợi ích tối đa này, việc lựa chọn van điều chỉnh áp suất khí nén chất lượng từ nhà cung cấp uy tín là điều tối quan trọng. Các sản phẩm van công nghiệp từ những đối tác đáng tin cậy như Van Công Nghiệp Yến Thanh không chỉ đáp ứng các tiêu chuẩn kỹ thuật khắt khe mà còn mang lại độ bền và hiệu suất hoạt động vượt trội, là khoản đầu tư thông minh cho hệ thống khí nén của bạn. Hãy liên hệ qua Hotline: 0966.658.188
Kết luận
Van điều chỉnh áp suất khí nén là một thành phần không thể thiếu trong bất kỳ hệ thống khí nén nào, đóng vai trò then chốt trong việc duy trì áp suất ổn định, bảo vệ thiết bị và tối ưu hóa hiệu suất vận hành. Việc hiểu rõ nguyên lý hoạt động và nắm vững cách lắp đặt chuẩn kỹ thuật là điều kiện tiên quyết để khai thác tối đa tiềm năng của thiết bị này.
