Trong hệ thống khí nén, ký hiệu van khí nén đóng vai trò quan trọng giúp người sử dụng dễ dàng nhận biết và hiểu được chức năng của từng loại van. Các ký hiệu này được quy ước theo tiêu chuẩn quốc tế, giúp đảm bảo tính đồng nhất trong thiết kế và vận hành. Tuy nhiên, không phải ai cũng nắm rõ cách đọc và phân biệt các loại ký hiệu van. Bài viết dưới đây Inox Yến Thanh sẽ giúp bạn hiểu rõ hơn về hệ thống ký hiệu này, cũng như cách phân biệt từng loại van khí nén phổ biến.
Ký Hiệu Van Khí Nén Là Gì?
Ký hiệu van khí nén là hệ thống biểu tượng đồ họa được sử dụng để thể hiện cấu tạo, nguyên lý hoạt động và chức năng của các loại van trong hệ thống khí nén. Các ký hiệu này tuân theo tiêu chuẩn quốc tế như ISO 1219, DIN 24300 hoặc tiêu chuẩn JIS của Nhật Bản. Nhờ vào hệ thống ký hiệu, kỹ sư và người vận hành có thể nhanh chóng nhận diện, lựa chọn và kết nối các loại van phù hợp mà không cần phải kiểm tra trực tiếp từng thiết bị.
Mục Đích Và Vai Trò Của Ký Hiệu Van Khí Nén
Việc sử dụng ký hiệu van khí nén giúp đơn giản hóa việc thiết kế, lắp đặt và bảo trì hệ thống. Thay vì phải diễn giải dài dòng, chỉ cần nhìn vào ký hiệu, người dùng có thể biết ngay loại van đó có chức năng gì, nguyên lý hoạt động ra sao. Điều này giúp:
- Tiết kiệm thời gian trong thiết kế và lắp đặt hệ thống khí nén.
- Giảm thiểu sai sót khi lựa chọn van phù hợp với yêu cầu kỹ thuật.
- Tạo tính đồng bộ giữa các hệ thống khí nén của các nhà sản xuất khác nhau.
- Hỗ trợ tra cứu tài liệu và hướng dẫn sử dụng nhanh chóng.
Ký Hiệu Các Loại Van Khí Nén Phổ Biến
Dưới đây là các ký hiệu van khí nén phổ biến cùng với chức năng đặc trưng của từng loại.
Ký Hiệu Van 1 Chiều
Van 1 chiều là loại van chỉ cho phép dòng khí đi theo một hướng nhất định, ngăn chặn dòng khí chảy ngược lại. Ký hiệu của van 1 chiều thường có một mũi tên chỉ hướng dòng khí đi qua, kết hợp với một thanh ngang thể hiện vị trí chặn khi dòng khí chảy ngược.
Ký Hiệu Van Giảm Áp
Van giảm áp có nhiệm vụ điều chỉnh và duy trì áp suất ổn định trong hệ thống khí nén. Ký hiệu của loại van này thường bao gồm một mũi tên chỉ hướng dòng khí, kết hợp với một lò xo điều chỉnh áp suất.
Ký Hiệu Van An Toàn
Van an toàn bảo vệ hệ thống bằng cách xả khí ra ngoài khi áp suất vượt mức cho phép. Ký hiệu của van an toàn thường có hình tam giác chỉ hướng thoát khí, kèm theo một lò xo hoặc thanh chắn.
>>> Tham khảo thêm: Van an toàn là gì? Bảng giá van an toàn mới nhất hiện nay

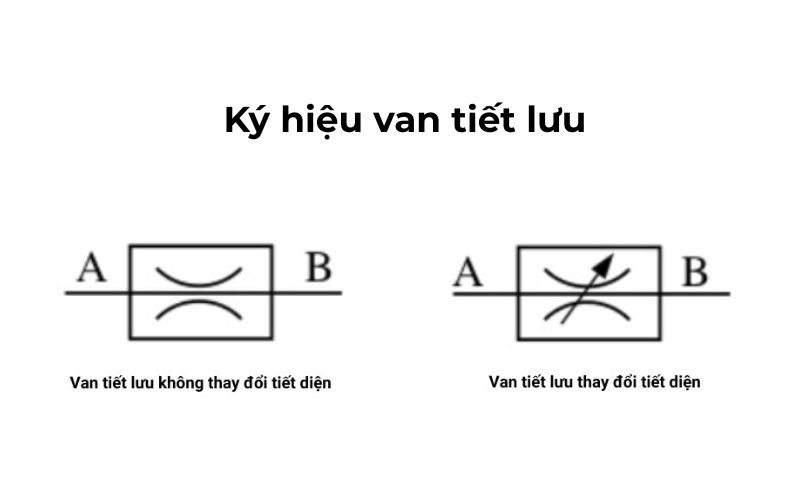

Ký Hiệu Van Tiết Lưu
Van tiết lưu giúp kiểm soát lưu lượng khí nén trong hệ thống, đảm bảo hoạt động ổn định. Ký hiệu của van này thường có một đường thẳng với lỗ nhỏ, thể hiện cơ chế điều chỉnh lưu lượng khí đi qua.

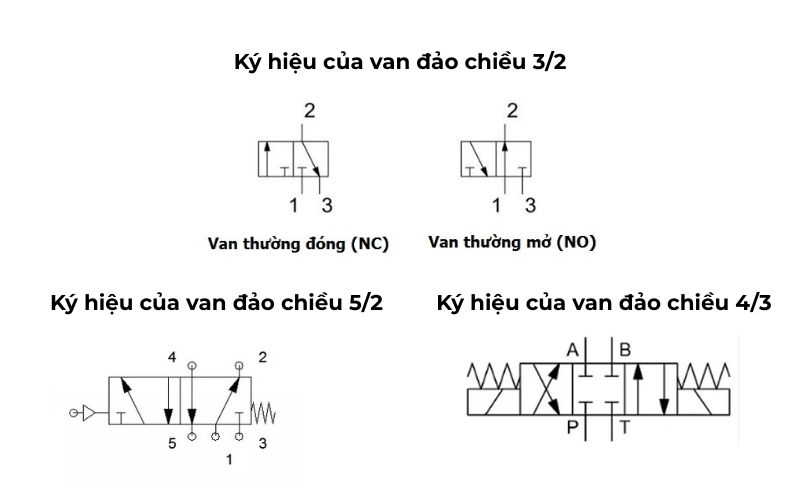

Ký Hiệu Van Đảo Chiều
Van đảo chiều là loại van có khả năng thay đổi hướng dòng khí trong hệ thống. Ký hiệu của van này thường có hai hoặc nhiều ô vuông, mũi tên biểu thị hướng dòng khí, và các đường nối thể hiện trạng thái hoạt động.
Ký Hiệu Van Cổng
Van cổng thường được sử dụng trong hệ thống khí nén có lưu lượng lớn, giúp đóng/mở hoàn toàn đường khí. Ký hiệu của van này thường có một đường thẳng, với một thanh chắn mô phỏng chuyển động lên xuống của cổng van.

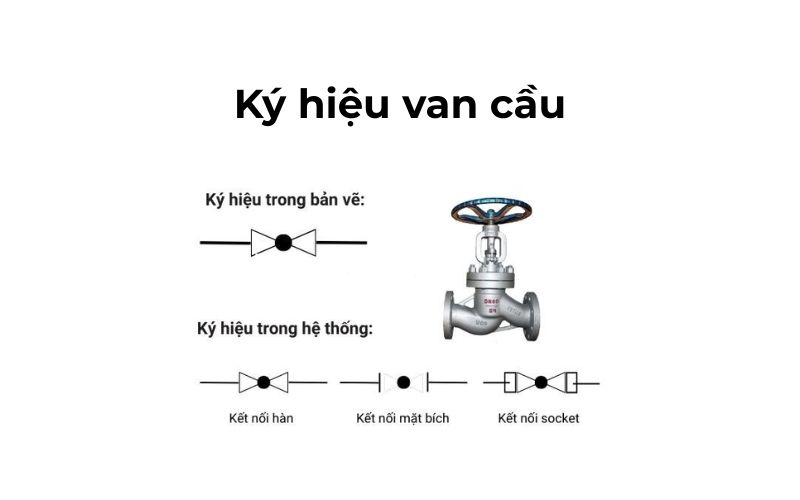

Ký Hiệu Van Cầu
Van cầu có cấu tạo dạng hình cầu, cho phép điều chỉnh lưu lượng khí một cách linh hoạt.
>>>Xem thêm: Van cầu inox chính hãng giá tốt Inox 304 – Inox 316, nối bích – nối ren

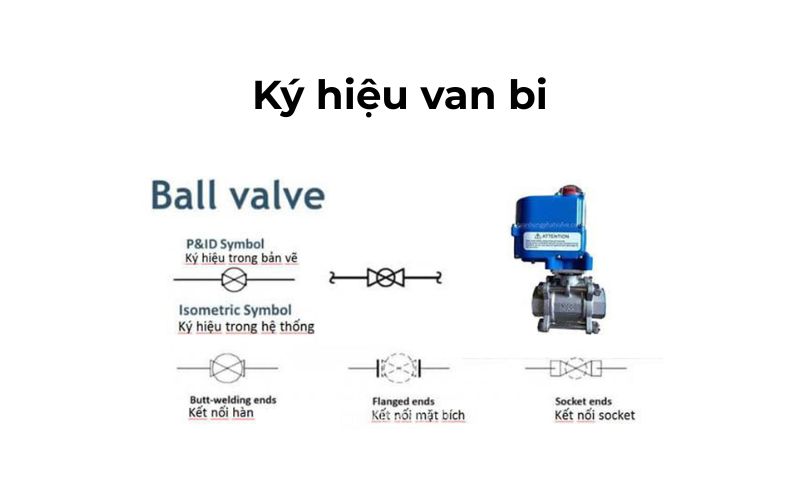

Ký Hiệu Van Bi
Van bi sử dụng một viên bi quay để điều chỉnh dòng khí. Ký hiệu của van bi thường có một vòng tròn bên trong hình chữ nhật, kết hợp với mũi tên biểu thị hướng khí nén.
>>>Xem thêm: Van Bi Inox Là Gì? Cấu Tạo, Phân Loại, Bảng Báo Giá Van Bi Inox Mới Nhất
Ký Hiệu Van Bướm
Van bướm có cơ chế đóng/mở nhanh, thích hợp cho các hệ thống cần kiểm soát lưu lượng lớn. Ký hiệu của van này thường có một hình tròn với một vạch chéo, tượng trưng cho lá van bướm.
>>>Xem thêm: Van bướm inox chính hãng, chống ăn mòn chịu áp lực,nhiệt độ cao
Việc hiểu rõ ký hiệu van khí nén không chỉ giúp bạn dễ dàng nhận diện các loại van trong hệ thống mà còn hỗ trợ trong thiết kế, vận hành và bảo trì thiết bị. Hy vọng với những thông tin trên, bạn sẽ có cái nhìn rõ ràng hơn về cách đọc và ứng dụng các ký hiệu này trong thực tế. Nếu bạn cần tư vấn thêm về các loại van khí nén, hãy liên hệ với Inox Yến Thanh để được hỗ trợ chi tiết nhất.
