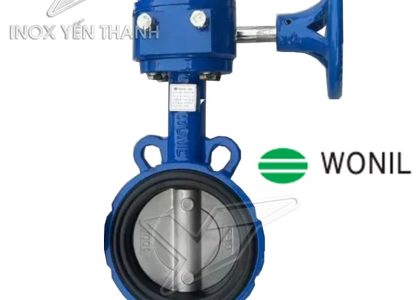

Van bướm Wonil vô lăng

Thương hiệu: Wonil

Mã sản phẩm: N/A

Tình trạng: Còn hàng

Giá: Liên hệ

  • Kích cỡ: DN50 – DN600
  • Chất liệu: Gang
  • Chất liệu ty – đĩa van: Inox 304
  • Gioăng làm kín: Cao su EPDM
  • Kiểu kết nối: Bích Wafer tiêu chuẩn JIS10K
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: Max 110°C
  • Áp lực làm việc: 16N
  • Áp test: 21kg/cm²
  • Bảo hành: Lên tới 24 tháng, đầy đủ Co-Cq và Vat
Đặt hàng ngay Gọi điện xác nhận và giao hàng tận nơi

Đặc điểm nổi bật

Van bướm Wonil vô lăng là một trong những van công nghiệp được nhập khẩu chính hãng 100%. Sản phẩm được dùng phổ biến để điều tiết lưu lượng dòng chảy trong hệ thống ống bằng việc điều khiển vô lăng tay quay.

Cấu tạo của van bướm Wonil vô lăng

Van bướm Wonil vô lăng có cấu tạo gồm các bộ phận:

  • Bộ điều khiển tay quay: có hình dạng giống vô lăng ô tô có khi rõ chiều quay đóng mở được liên kết với trục bánh răng trong hộp số và trục quay của đĩa van.
  • Hộp số cấp bánh răng: nhằm hỗ trợ lực tác động lên tay quay giúp người vận hành có thể đóng mở van đơn giản, dễ dàng.
  • Thân van: Trên thân van có những lỗ dùng để cố định đường ống bởi bulong và đai ốc. Thân van bướm tay quay Wonil chủ yếu được làm từ những vật liệu có khả năng chịu nhiệt hoặc áp suất tốt, phù hợp sử dụng với 3 kiểu lắp đặt: water, lug và 2 mặt bích.
  • Đĩa van: Đây là bộ phận giúp điều tiết dòng lưu chất, cũng có dạng hình tròn giống như cánh bướm và đặt chính giữa thân van. Hoạt động điều khiển dòng chảy đóng/ mở thông qua cơ cấu tay quay.
  • Trục van – Ty van: Trục thường được đúc thành một khối bằng các kim loại cứng giúp giữ vững đĩa van, thân van và thiết bị truyền động. Trục được gắn chặt vào lá van đối xứng nhau theo đúng hướng thẳng đứng.
  • Gioăng làm kín: Nằm giữa van và đĩa van chủ yếu được chế tạo bằng vật liệu mềm, đàn hồi có độ khít cao như: EPDM, PTFE, Teflon tăng độ kín của van hạn chế nguy cơ rò rỉ lưu chất trong quá trình vận hành sử dụng hệ thống đường ống.

Nguyên lý hoạt động của van bướm Wonil vô lăng

Để tiến hành mở van chỉ cần dùng lực qua vô lăng sang trái hoặc sang phải ( theo chỉ dẫn mũi tên), khi vô lăng không xoay được nữa thì van đang ở trạng thái đóng/ mở hoàn toàn tạo với thân van góc 90 độ.

Tuy nhiên loại điều khiển tay quay nhẹ nhàng hơn nhờ có bộ trợ lực (bánh răng cưa trong hộp số) được ưa chuộng lắp đặt trong nhiều hệ thống lớn nhỏ vì vận hành không tốn nhiều công sức.

Ứng dụng của van bướm Wonil vô lăng

  • Những vị trí lắp đặt van bướm kích thước vừa và lớn, nhưng vận hành theo phương pháp bằng tay cho ta sự chính xác cao và điều khiển theo ý mình. Ví dụ: Van cho hệ thống cấp và  thoát nước, van cho hệ thống ống dẫn dầu,chất
  • Với ưu điểm vận hành khá đơn giản, khả năng hoạt động tốt trong môi trường nước mặn,hóa chất, van bướm tay quay, được dùng cả trên các tàu biển, cho hệ thống cấp dầu nhiên liệu, hệ thống cấp và thoát nước cho các loại tàu biển .
  • Đặc biệt trong các nhà thủy điện,nhiệt điện, nơi các van thường có kích thước lớn thì van bướm tay quay là loại van được sử dụng rất nhiều ở mọi nơi.
  • Van cũng được dùng nhiều trong các công trình cấp nước sạch, xử lý nước thải. Đặc biệt là ở  những vị trí đường ống chính và cả các đường ống phân nhánh phân nhánh.

Địa chỉ mua van bướm Wonil vô lăng

Van công nghiệp YT với nhiều năm kinh nghiệm được đánh giá là một trong những đơn vị cung cấp các loại van công nghiệp uy tín chất lượng số 1 trên thị trường hiện nay. Chúng tôi cung cấp các loại van số lượng lớn, đầy đủ kích thước, giấy tờ CO-CQ chính hãng 100% đảm bảo. Nếu có bất kỳ nhu cầu hoặc thắc mắc về sản phẩm của chúng tôi vui lòng liên hệ ngay với chúng tôi:

Công ty TNHH Thương Mại dịch vụ kỹ thuật Yến Thanh

Địa chỉ Cơ sở 1: Số 571 – Giải Phóng -Giáp Bát- Hoàng Mai – Hà Nội

Địa chỉ cơ sở 2: Yên Hòa – Yên Mỹ- Hưng Yên

Thông số kỹ thuật

  • Kích cỡ: DN50 – DN600
  • Chất liệu: Gang
  • Chất liệu ty – đĩa van: Inox 304
  • Gioăng làm kín: Cao su EPDM
  • Kiểu kết nối: Bích Wafer tiêu chuẩn JIS10K
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: Max 110°C
  • Áp lực làm việc: 16N
  • Áp test: 21kg/cm²
  • Bảo hành: Lên tới 24 tháng, đầy đủ Co-Cq và Vat
