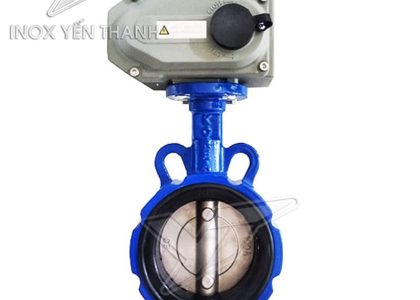

Về cấu tạo, van bướm gang điều khiển điện cũng tương tự các dòng van điều khiển điện khác có cấu tạo gồm 2 phần chính là Van bướm thân gang lắp điều khiển điện và bộ điều khiển điện.
* Thân van bướm gang
Phần thân van bướm được chế tạo bằng chất liệu gang có khả năng chịu bền, chịu nén, tải trọng tĩnh, chống mài mòn, hấp thụ tiếng ồn tốt và giá thành rẻ. Đĩa van được sản xuất bằng chất liệu inox 304 chống oxy hóa, ăn mòn, chịu nhiệt độ cao. Gioăng làm kín được làm hoàn toàn bằng cao su EPDM chịu nhiệt độ cao, chống ma sát.
Van có thiết kế kích thước đa dạng từ: DN40, DN50, DN65, 80A, 100A, 125A, DN150, DN200, D250, D300, DN350…nên có thể lắp đặt với nhiều đường ống, trong các môi trường, khu vực lắp đặt khác nhau. Ngoài ra van bướm còn được làm từ chất liệu khác như: inox, nhựa, thép. Tùy vào chi phí đầu tư cơ sở hạ tầng, vị trí lắp đặt mà lựa chọn chất liệu van phù hợp.
* Bộ điều khiển điện
Bộ điều khiển điện sử dụng nguồn điện áp thông dụng là 24V, 220V, 380V, đầu điện bằng hợp kim nhôm cách điện, tiêu chuẩn IP67 chống nước, chống bám bụi. Với thiết kế khoa học bao gồm: lớp vỏ bảo vệ, công tác hành trình, trục, piston, động cơ điện, hệ thống bánh răng, tay quay, các bulong, đai ốc… Cùng 2 dạng hoạt động chính, cụ thể:
– Bộ điều khiển điện hoạt động ON/OFF: Vận hành đóng mở theo lập trình sẵn, khi được cấp điện động cơ sẽ tác động lên trục van, nhờ hệ thống bánh răng truyền tải để đóng mở, xoay đĩa van theo góc 90 độ. Thời gian cho mỗi chu trình đóng mở khoảng 15 – 20 giây.
– Bộ điều khiển điện hoạt động tuyến tính: Đóng mở theo góc mong muốn từ 0 – 90 độ với bảng mạch điện tử được thiết kế thông minh có tín hiệu 4 – 20mA, 0 – 10V DC. Và màn hình LCD hiển thị cùng các nút bấm điều chỉnh góc mở.
