Van Điều Khiển Điện

Van điều khiển điện là một thiết bị không thể thiếu trong các hệ thống tự động hóa, giúp kiểm soát dòng chảy của chất lỏng hoặc khí một cách chính xác và hiệu quả. Sản phẩm này được ứng dụng rộng rãi trong nhiều ngành công nghiệp như dầu khí, hóa chất, nước, và các ngành công nghiệp chế biến khác. Bài viết này sẽ giúp bạn hiểu rõ hơn về sản phẩm.

Van điều khiển điện là gì?

Van điều khiển điện là loại van công nghiệp được gắn thêm bộ truyền động bằng điện, giúp đóng mở hoặc điều chỉnh lưu lượng chất lỏng, khí, hơi trong đường ống. Chỉ cần cấp nguồn điện phù hợp, motor sẽ hoạt động và điều khiển van thay cho việc vận hành thủ công.

Thông số kỹ thuật của van điều khiển điện

Thông số	Chi tiết
Kích cỡ	DN15 – DN1200
Vật liệu cấu tạo	Inox, gang, thép, nhựa, đồng…
Áp lực làm việc	10kg/cm², 16kg/cm², 25kg/cm²…
Nhiệt độ làm việc	-5°C – 250°C
Môi trường làm việc	Nước, hơi, khí, xăng dầu, hóa chất…
Kiểu kết nối	Lắp bích, nối ren, hàn, rắc co, kẹp clamp…
Tiêu chuẩn mặt bích	JIS, ANSI, DIN, BS
Điện áp sử dụng	12V, 24V, 110V, 220V, 280V, 380V
Dạng van	Van bi, van bướm, van cầu, van cổng, van dao
Thời gian bảo hành	12 tháng
Giấy tờ, chứng chỉ	CO, CQ đầy đủ
Xuất xứ	Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc

Cấu tạo của van điều khiển điện

Cấu tạo van điều khiển điện gồm 2 phần chính: thân van cơ và bộ truyền động điện (motor điện).

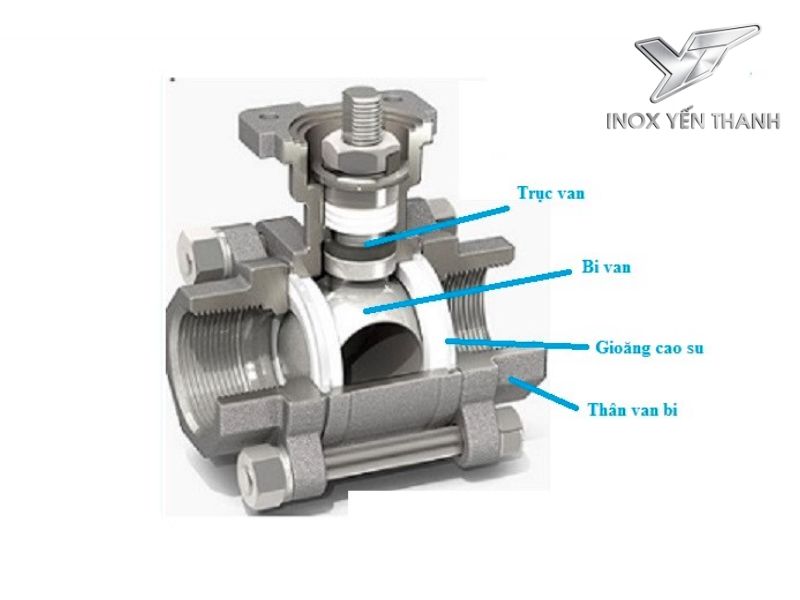

• Thân van cơ
  Đây là phần tiếp xúc trực tiếp với dòng chảy trong hệ thống. Thân van có thể là van bi, van bướm, van cổng hoặc van cầu… tùy theo nhu cầu sử dụng. Vật liệu chế tạo phổ biến gồm inox, gang, thép, nhựa hoặc đồng, mỗi loại sẽ phù hợp với một môi trường khác nhau. Thân van thường được lắp đặt bằng các kiểu kết nối như ren, mặt bích, hàn hoặc clamp.
• Bộ truyền động điện

Đây là “bộ não” của van, có nhiệm vụ chuyển đổi điện năng thành chuyển động cơ học để điều khiển van đóng/mở. Motor điện được bao bọc bởi lớp vỏ chắc chắn, có bảng mạch xử lý tín hiệu, bộ công tắc hành trình để dừng đúng vị trí, cùng bánh răng giảm tải để vận hành nhẹ nhàng và bền bỉ. Ngoài ra, hầu hết motor điện đều có tay quay cơ để sử dụng khi mất điện.

Nhờ sự kết hợp giữa thân van và motor điện, van vận hành tự động, giúp kiểm soát dòng chảy nhanh chóng, chính xác và ổn định trong nhiều hệ thống công nghiệp.

Nguyên lý hoạt động của van điều khiển điện

Van điều khiển điện tử hoạt động dựa trên nguyên lý: khi được cấp nguồn điện thích hợp, motor bên trong sẽ khởi động và truyền lực qua hệ thống bánh răng. Lực này được truyền đến trục van, khiến đĩa van xoay một góc từ 0° đến 90° (mở van) hoặc ngược lại từ 90° về 0° (đóng van). Nhờ đó, dòng chảy trong đường ống được kiểm soát theo đúng chu trình.

Trong một số hệ thống cần điều chỉnh lưu lượng thay vì chỉ đóng/mở hoàn toàn, nhà sản xuất sẽ tích hợp thêm bộ điều khiển tuyến tính. Bộ phận này cho phép van xoay linh hoạt ở nhiều góc độ khác nhau, giúp dòng chất lỏng hoặc khí đi qua nhiều hay ít tùy theo nhu cầu sử dụng.

      >>> Có thể bạn quan tâm: Bảng mạch van điều khiển điện và những điều bạn chưa biết

Các loại van điều khiển điện phổ biến nhất hiện nay

Sản phẩm van hiện đang được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Dựa vào cấu tạo, nguyên lý hoạt động và điều kiện lắp đặt, chúng có thể được phân loại theo các tiêu chí sau:

Theo dạng thân van

Các loại thân van cơ học được gắn với bộ điều khiển điện tạo thành nhiều dòng sản phẩm khác nhau:

• Van bi điều khiển điện (Electric Ball Valve): Sử dụng viên bi rỗng xoay 90° để đóng/mở. Ưu điểm là đóng mở nhanh, kín khít tốt, chịu áp lực cao. Thường được chế tạo bằng inox hoặc thép.

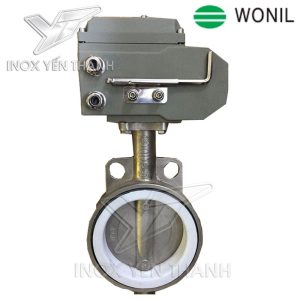

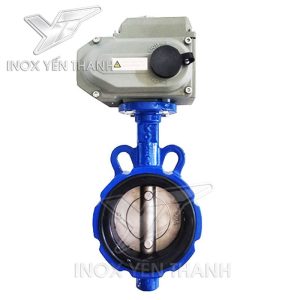

• Van bướm điều khiển điện (Electric Butterfly Valve): Có cánh đĩa dạng tròn giống cánh bướm, xoay 0°–90°. Ưu điểm nhẹ, giá thành hợp lý, dễ lắp đặt, phù hợp với hệ thống đường ống lớn.
• Van cầu điều khiển điện (Electric Globe Valve): Thân van có dạng cầu, điều tiết lưu lượng chính xác. Thường dùng trong các hệ thống cần kiểm soát chặt chẽ dòng chảy.
• Van cổng điều khiển điện (Electric Gate Valve): Hoạt động nhờ nêm chặn, chủ yếu dùng cho hệ thống cần đóng/mở hoàn toàn, ít khi điều tiết.

Theo nguyên lý hoạt động

Van điều khiển điện có 2 cơ chế chính:

• Van ON/OFF: Đóng hoặc mở hoàn toàn khi nhận tín hiệu điện. Loại này đơn giản, giá thành rẻ, phù hợp cho hệ thống chỉ cần bật/tắt dòng chảy.
• Van tuyến tính (Modulating): Cho phép điều chỉnh góc mở của van theo nhiều mức độ khác nhau (0–90°), từ đó kiểm soát chính xác lưu lượng. Đây là dạng van điều khiển điện tử được ứng dụng nhiều trong HVAC, xử lý nước, khí nén.

Dựa trên kiểu kết nối

Cấu tạo van điều khiển điện còn khác nhau ở phương thức kết nối với đường ống:

• Kết nối mặt bích: Chắc chắn, chịu được áp suất và nhiệt độ cao, dùng trong công nghiệp nặng.
• Kết nối ren: Thích hợp với các loại van nhỏ, đường kính dưới DN50.
• Kết nối hàn hoặc clamp: Dùng cho ngành thực phẩm, dược phẩm, yêu cầu độ kín cao và dễ vệ sinh.

Dựa trên mức điện áp

Tùy theo nguồn điện mà van điều khiển điện được chia thành:

• Van điện 220V AC: Thông dụng, dễ đấu nối, phù hợp hầu hết hệ thống.
• Van điện 24V AC/DC: An toàn hơn, thường sử dụng trong môi trường ẩm ướt hoặc nguy cơ cháy nổ.
• Van điện 380V AC: Dành cho van công nghiệp cỡ lớn, cần lực mô-men xoắn mạnh.

Ưu điểm và nhược điểm của van điều khiển điện

Ưu điểm

• Độ chính xác cao: Van điều khiển điện giúp kiểm soát dòng chảy một cách chính xác và ổn định.
• Dễ dàng vận hành: Chỉ cần điều khiển bằng tín hiệu điện, không cần sự can thiệp của con người.
• Tiết kiệm năng lượng: Sử dụng nguồn điện hiệu quả, giảm chi phí vận hành.
• Độ bền cao: Chất liệu chất lượng và công nghệ hiện đại giúp van có tuổi thọ cao.

Nhược điểm

• Chi phí đầu tư ban đầu cao: Giá thành của van điều khiển điện thường cao hơn so với các loại van cơ học truyền thống.
• Yêu cầu bảo trì định kỳ: Để đảm bảo hiệu suất hoạt động, cần thực hiện bảo trì và kiểm tra định kỳ.

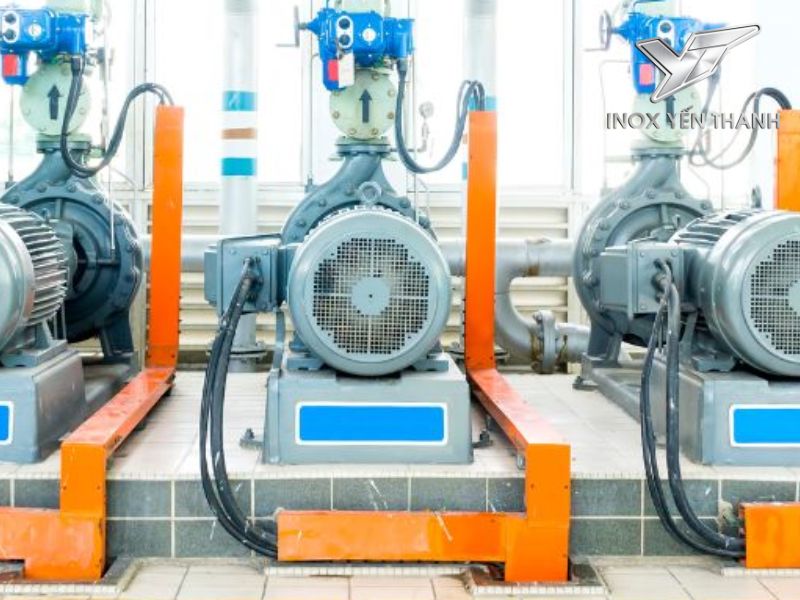

Công dụng của van điều khiển điện

Van điều khiển điện tử được sử dụng rộng rãi trong nhiều ngành công nghiệp như:

• Ngành dầu khí: Kiểm soát dòng chảy dầu và khí trong các hệ thống đường ống.
• Ngành hóa chất: Điều chỉnh và kiểm soát các chất hóa học trong quá trình sản xuất.
• Ngành nước: Quản lý hệ thống cấp thoát nước, xử lý nước thải.
• Ngành công nghiệp chế biến: Sử dụng trong các hệ thống sản xuất và chế biến thực phẩm, dược phẩm.

Một số lưu ý khi mua van điều khiển điện

Nhu cầu sử dụng: Chọn loại ON/OFF nếu chỉ cần đóng mở, tuyến tính nếu cần điều tiết lưu lượng.

Chất liệu van: Nước sạch nên chọn inox, hóa chất có thể dùng nhựa hoặc vật liệu chống ăn mòn.

Điện áp phù hợp: Xem hệ thống dùng 24V, 220V hay 380V để chọn đúng.

Kích thước & kết nối: Đường ống nhỏ dùng ren, ống lớn nên chọn mặt bích.

Nguồn gốc & thương hiệu: Ưu tiên sản phẩm có chứng nhận, dễ bảo hành.

Giá cả: Tham khảo bảng báo giá van điện từ nhiều đơn vị để mua đúng giá.

Bảng báo giá van điều khiển điện mới nhất

Bảng giá sản phẩm phụ thuộc vào kích thước, loại van điều khiển điện, tiêu chuẩn sản xuất và nhà cung cấp. Sản phẩm do tính chất đặc thù nên mức giá sẽ thay đổi theo thời điểm thị trường.

Để tìm hiểu thêm thông tin chi tiết xin vui lòng liên hệ đến công ty Yến Thanh theo Hotline: 0966.658.188 để được tư vấn và hỗ trợ. Công ty Yến Thanh là một trong những đơn vị cung ứng sản phẩm van điện lớn nhất miền Bắc, chúng tôi cam kết mức giá sản phẩm cạnh tranh nhất trên thị trường.

Địa chỉ mua van điều khiển điện chính hãng, giá tốt

Nếu bạn đang tìm kiếm địa chỉ mua van điều khiển điện chính hãng với giá tốt, hãy liên hệ với Van Công Nghiệp Yến Thanh. Chúng tôi cung cấp các sản phẩm van điện nhập khẩu chất lượng cao, đa dạng về chủng loại và nguồn gốc xuất xứ, đảm bảo đáp ứng mọi nhu cầu của khách hàng. Đội ngũ nhân viên chuyên nghiệp của chúng tôi luôn sẵn sàng tư vấn và hỗ trợ bạn chọn lựa sản phẩm phù hợp nhất.

Liên hệ ngay để nhận nhiều ưu đãi hấp dẫn:

• Hotline: 0966 658 188
• Địa chỉ: 571 Giải Phóng, Giáp Bát, Hoàng Mai, Hà Nội

Van điều khiển điện nhập khẩu chính hãng là lựa chọn hàng đầu cho các hệ thống tự động hóa tại Việt Nam, mang lại hiệu quả cao và độ tin cậy. Việc hiểu rõ về cấu tạo, phân loại, ưu nhược điểm và ứng dụng của sản phẩm sẽ giúp bạn lựa chọn được loại van phù hợp nhất với nhu cầu sử dụng. Đừng quên tham khảo bảng giá và lựa chọn địa chỉ mua hàng uy tín để đảm bảo chất lượng và giá cả tốt nhất.
