Van mặt bích là loại van công nghiệp được sử dụng rộng rãi nhờ khả năng kết nối chắc chắn, kín khít và tuổi thọ cao. Tuy nhiên, van có mấy loại và làm sao chọn được sản phẩm phù hợp với từng hệ thống lại là điều không phải ai cũng biết. Bài viết dưới đây sẽ giúp bạn phân loại chi tiết và đưa ra tiêu chí chọn chuẩn xác nhất.
Van mặt bích là gì?
Van mặt bích là một loại van công nghiệp có kiểu kết nối với đường ống thông qua mặt bích và được siết chặt bằng các bulong. Đây là dạng kết nối phổ biến, mang lại sự chắc chắn, kín khít và an toàn trong quá trình vận hành.
Hiện nay, sản phẩm thường được sản xuất theo nhiều tiêu chuẩn kết nối quốc tế như JIS (Nhật Bản), DIN (Đức), BS (Anh) và ANSI (Mỹ). Mỗi tiêu chuẩn sẽ có những quy định riêng về kích thước lỗ, khoảng cách tâm lỗ bulong, độ dày mặt bích hay đường kính, nhằm đảm bảo khả năng đồng bộ với hệ thống đường ống.

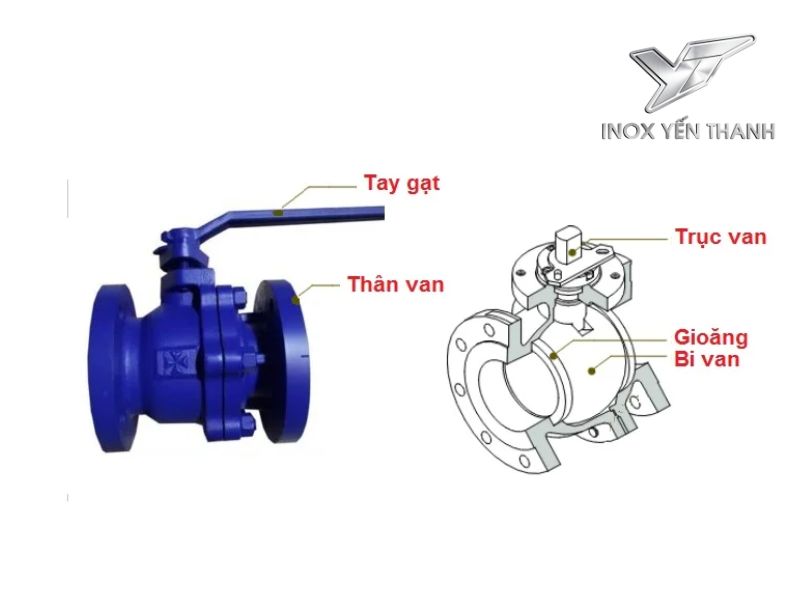

Cấu tạo van mặt bích
Cấu tạo van mặt bích gồm các bộ phận chính như sau:
- Thân van: Là phần chính của van, thường được làm từ gang, thép, inox hoặc nhựa, trên thân van có thiết kế mặt bích để kết nối với đường ống qua bulông và đai ốc theo tiêu chuẩn mặt bích như ANSI, JIS, DIN, BS…
- Mặt bích: Là phần mở rộng của thân van để kết nối chắc chắn với hệ thống ống, có các lỗ bulông bố trí theo tiêu chuẩn.
- Đĩa van (hoặc bi van tùy loại van): Là bộ phận đóng mở lưu chất, có thể là đĩa bướm xoay quanh trục hoặc quả bi rỗng.
- Trục van: Được kết nối với đĩa van và bộ điều khiển để thực hiện thao tác đóng mở.
- Gioăng làm kín: Nằm giữa mặt bích và các bộ phận van, đảm bảo độ kín, ngăn rò rỉ lưu chất, thường làm từ các vật liệu NBR, EPDM, Viton, PTFE tùy hệ thống.
- Bộ điều khiển: Có thể là tay quay, tay gạt, hoặc điều khiển tự động bằng điện hoặc khí nén, dùng để vận hành van.
Các loại van mặt bích phổ biến hiện nay
Trên thị trường hiện nay có rất nhiều các loại van mặt bích khác nhau, mỗi loại lại sở hữu cấu tạo và ưu điểm riêng, đáp ứng đa dạng nhu cầu sử dụng. Dưới đây là những dòng van mặt bích phổ biến, được khách hàng tin tưởng lựa chọn nhiều nhất.

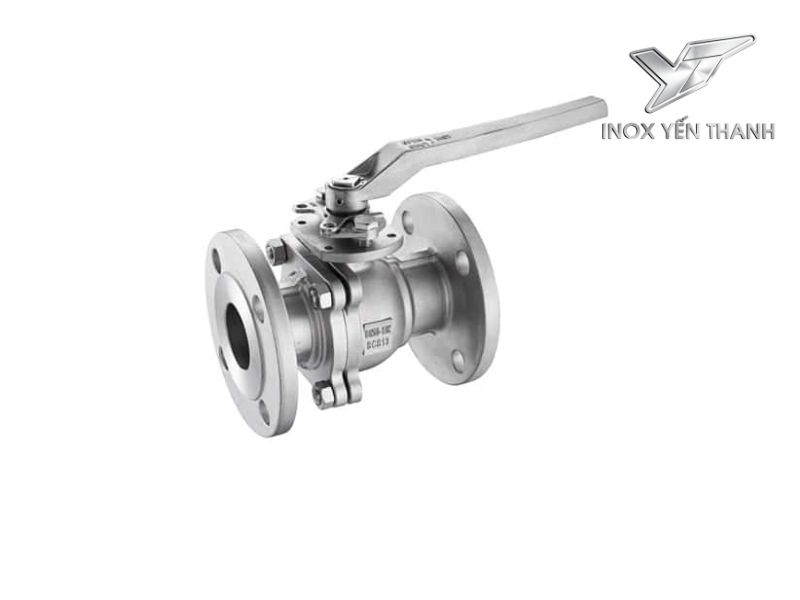

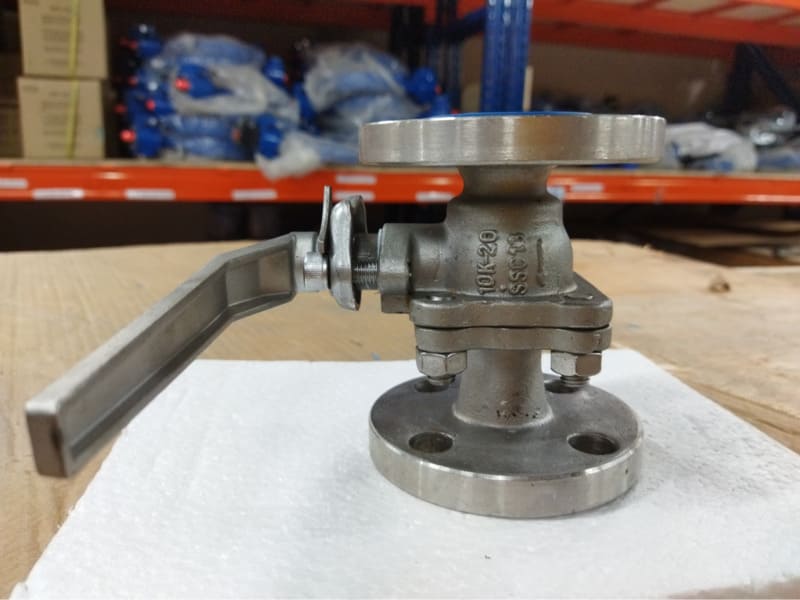

Van bi mặt bích
Van bi mặt bích được thiết kế với phần đĩa van hình cầu (quả bi) có lỗ xuyên tâm cho phép lưu chất đi qua hoặc chặn dòng khi xoay 90 độ. Đây là loại van có khả năng đóng/mở nhanh, kín khít và dễ vận hành.
Thông số cơ bản của van bi mặt bích:
- Kích thước: DN50 – DN300
- Chất liệu: Gang, thép, inox 304, inox 316, nhựa PVC, UPVC
- Kết nối: mặt bích tiêu chuẩn JIS, BS, DIN, ANSI
- Kiểu vận hành: tay gạt, tay quay, điều khiển điện, điều khiển khí nén
- Áp lực làm việc: PN10 – PN16
- Nhiệt độ: 0 – 180℃
- Ứng dụng: nước sạch, hóa chất, dầu, khí nén, dung dịch có tính ăn mòn
Nếu bạn đang tìm van mặt bích inox 304 để sử dụng trong môi trường khắt khe, đây là lựa chọn tối ưu. Trên thị trường cũng có nhiều địa chỉ bán van mặt bích inox giá rẻ, nhưng nên cân nhắc đơn vị uy tín để đảm bảo chất lượng.

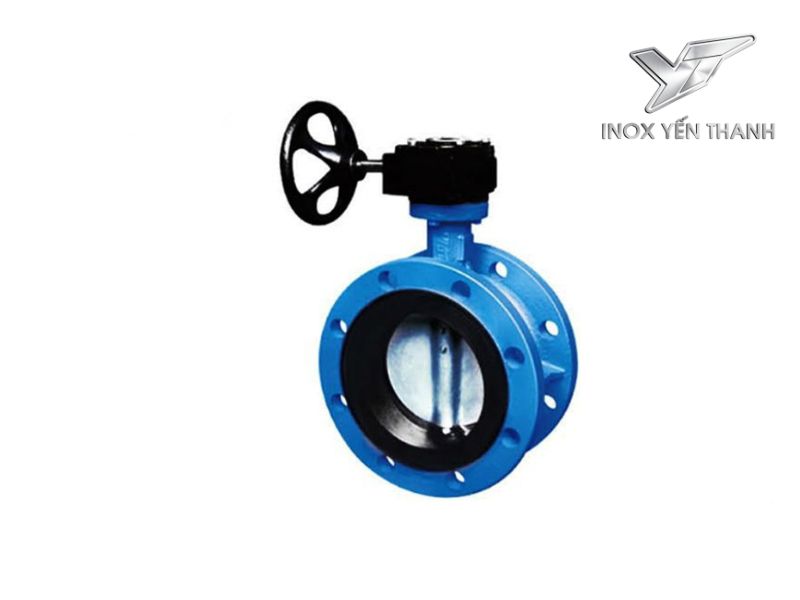

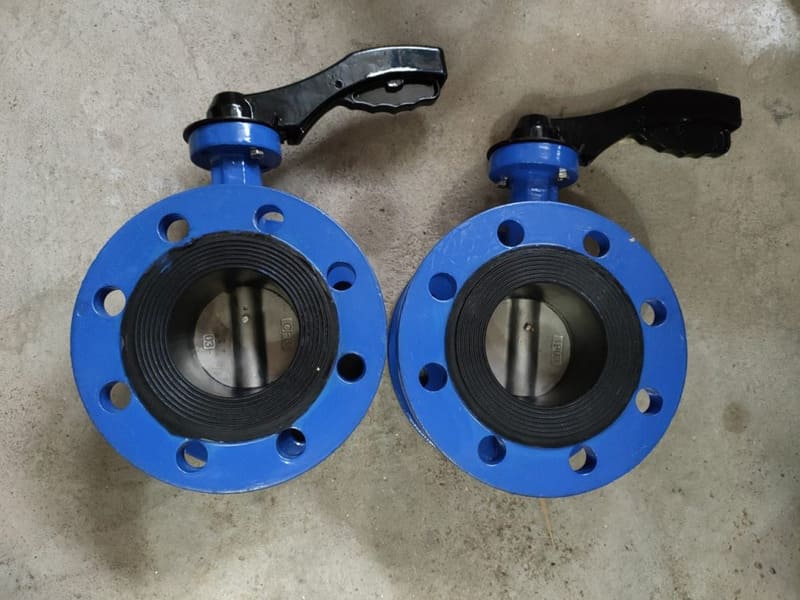

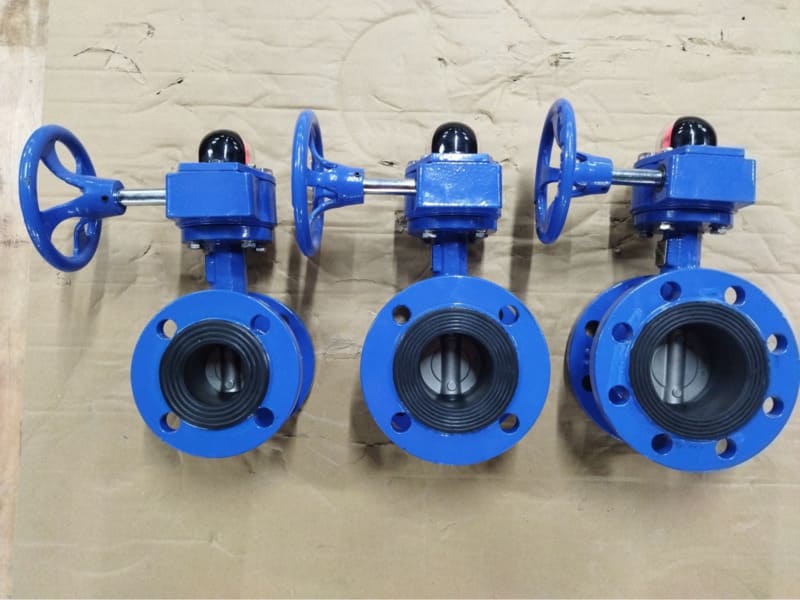

Van bướm mặt bích
Van bướm mặt bích có cấu tạo đĩa van dạng cánh bướm, lắp đặt trực tiếp vào mặt bích giúp đóng/mở nhanh chóng. Loại van này được đánh giá cao nhờ thiết kế gọn nhẹ, dễ thi công và chi phí đầu tư hợp lý.
Thông số kỹ thuật nổi bật:
- Kích cỡ: DN40 – DN1000
- Vật liệu: Gang, inox 304, inox 316, thép
- Gioăng làm kín: cao su tổng hợp, PTFE
- Dạng van: tay gạt, tay quay, điều khiển điện, điều khiển khí nén
- Áp suất: 10 – 16 bar
- Nhiệt độ: 0 – 180℃
- Ứng dụng: hệ thống cấp thoát nước, xử lý hóa chất, khí nén, dầu khí

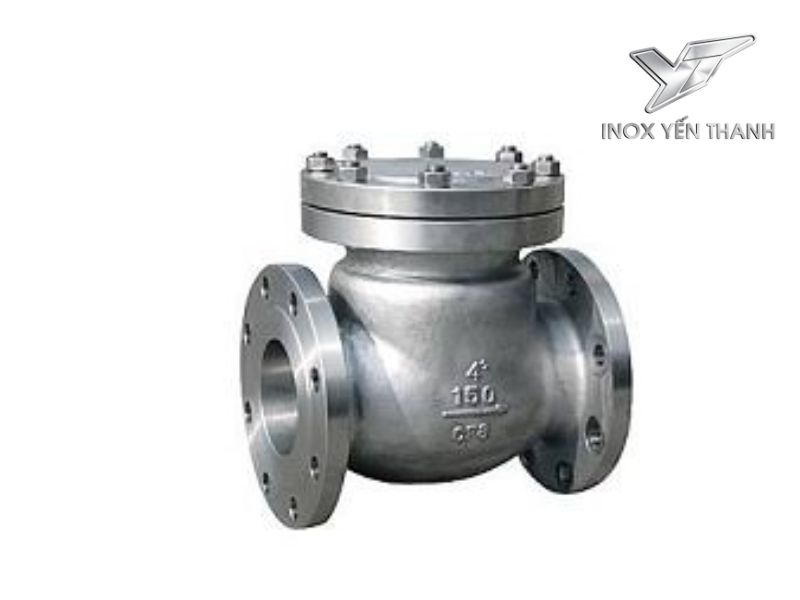

Van một chiều mặt bích
Van một chiều mặt bích inox là dòng van có chức năng cho phép dòng chảy đi qua theo một hướng duy nhất và ngăn dòng ngược trở lại. Đây là thiết bị quan trọng giúp bảo vệ máy bơm, đường ống và toàn bộ hệ thống.
Thông số chung:
- Kích cỡ: DN50 – DN450
- Vật liệu: gang, inox 304, thép
- Kết nối: mặt bích tiêu chuẩn JIS, BS, DIN
- Áp lực: PN10 – PN16
- Nhiệt độ: ~180℃
- Các dạng phổ biến: lá lật, lò xo, đối trọng, cối, cánh bướm
- Ứng dụng: nước sạch, nước thải, xăng dầu, khí, hóa chất

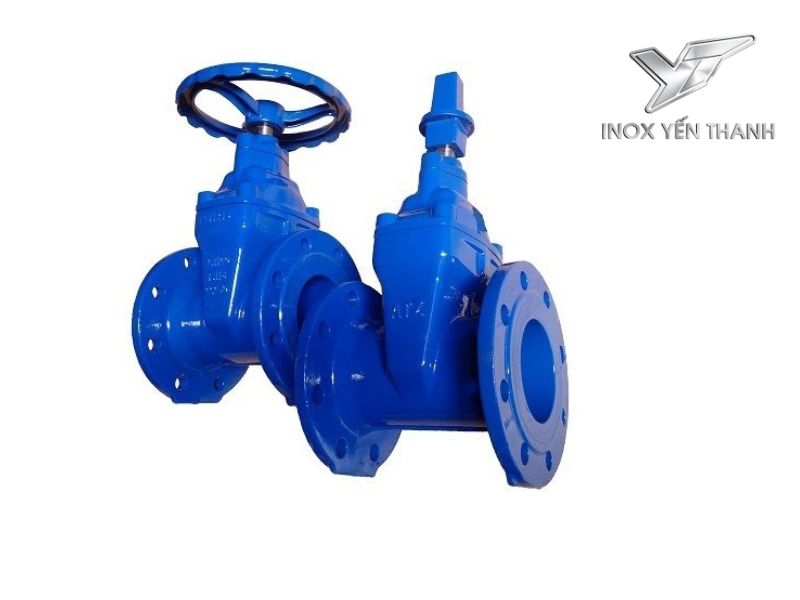

Van cửa mặt bích
Van cửa mặt bích được sử dụng chủ yếu trong các hệ thống yêu cầu lưu lượng lớn, khi mở hoàn toàn thì gần như không gây cản trở dòng chảy. Cánh van di chuyển lên/xuống theo chiều tuyến tính để đóng/mở.
Thông số cơ bản:
- Kích cỡ: DN50 – DN1500
- Chất liệu: gang cầu, inox 304, inox 316, thép
- Kết nối: mặt bích JIS 10K, DIN PN16, ANSI 150, BS PN16
- Kiểu vận hành: tay quay, điều khiển điện, điều khiển khí nén
- Áp lực: PN10 – PN25
- Nhiệt độ: 0 – 180℃
- Ứng dụng: hệ thống cấp thoát nước, dầu khí, hóa chất
Đây là một trong những các loại van mặt bích inox được sử dụng nhiều trong ngành dầu khí và công nghiệp nặng.

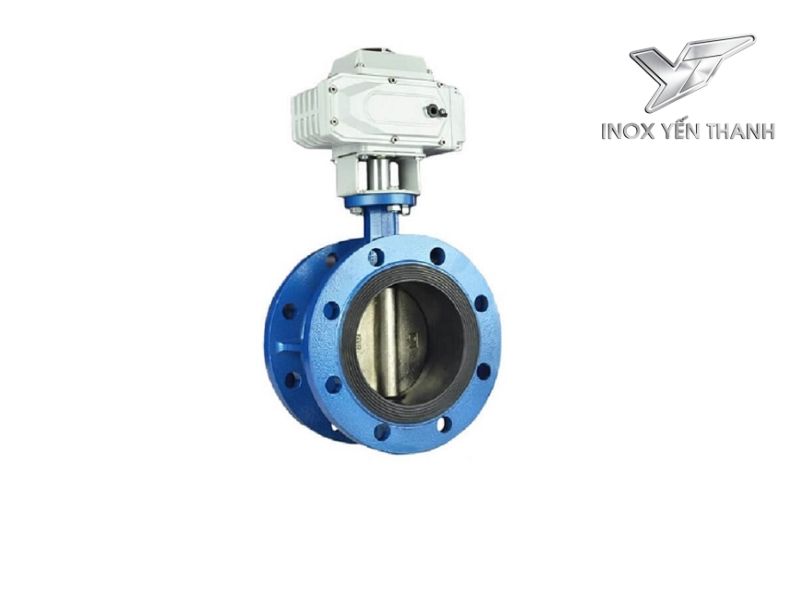

Van điều khiển mặt bích
Van điều khiển mặt bích là dòng van hiện đại, cho phép đóng/mở hoặc điều chỉnh lưu lượng một cách tự động nhờ bộ điều khiển điện hoặc khí nén.
Thông số nổi bật:
- Kích cỡ: DN15 – DN600
- Chất liệu: inox 304, inox 316, gang, thép
- Kiểu kết nối: mặt bích theo tiêu chuẩn JIS, DIN, ANSI
- Điều khiển: điện, khí nén
- Áp lực: PN10 – PN16
- Nhiệt độ: -5 đến 180℃
- Ứng dụng: nhà máy hóa chất, hệ thống HVAC, sản xuất thực phẩm, dược phẩm
Khi cần mua van mặt bích inox 304, khách hàng thường ưu tiên dòng van điều khiển vì độ chính xác cao và khả năng vận hành tự động.
Van an toàn mặt bích
Van an toàn mặt bích có nhiệm vụ bảo vệ hệ thống bằng cách xả áp khi áp suất vượt ngưỡng cài đặt, tránh tình trạng quá áp gây hư hại đường ống và thiết bị.
Thông số cơ bản:
- Kích cỡ: DN25 – DN500
- Chất liệu: inox 304, inox 316, gang, thép
- Kết nối: mặt bích tiêu chuẩn JIS, DIN, ANSI, BS
- Áp lực: PN10 – PN25
- Nhiệt độ: 0 – 200℃
- Ứng dụng: nồi hơi, khí nén, hệ thống dầu khí, hóa chất
Đây là thiết bị bắt buộc trong nhiều ngành công nghiệp, và giá van mặt bích inox loại này thường cao hơn so với các dòng khác, nhưng bù lại mang đến sự an toàn tuyệt đối.
Tiêu chuẩn của van mặt bích inox
Hiện nay, tiêu chuẩn van mặt bích inox được áp dụng phổ biến trên thế giới bao gồm JIS (Nhật Bản), BS (Anh), DIN (Đức) và ANSI (Mỹ). Mỗi loại tiêu chuẩn có những đặc điểm riêng về kích thước lỗ, đường kính, khoảng cách tâm lỗ và độ dày, đảm bảo sự đồng bộ và an toàn khi kết nối với đường ống.
- JIS: Tiêu chuẩn công nghiệp Nhật Bản, thường gặp ở thị trường châu Á, đặc biệt trong các hệ thống nước, hơi, dầu khí.
- BS: Tiêu chuẩn Anh, ra đời từ cuối thế kỷ 19, áp dụng rộng trong xây dựng, điện, y tế và công nghiệp.
- DIN: Bộ tiêu chuẩn Đức, mang tính quốc tế cao, cho phép nhiều ngành nghề đề xuất tiêu chuẩn mới.
- ANSI: Tiêu chuẩn Hoa Kỳ, có mặt ở hầu hết các lĩnh vực công nghiệp nặng và công nghiệp nhẹ.
Ưu điểm của van mặt bích
Các loại van mặt bích nói chung và van inox nói riêng được ưa chuộng trong công nghiệp nhờ nhiều ưu điểm vượt trội:
- Độ kín cao, chống rò rỉ tốt: đảm bảo an toàn cho hệ thống.
- Chịu áp lực và nhiệt độ tốt: phù hợp cho công nghiệp nặng, hơi nóng, hóa chất.
- Tuổi thọ lâu dài: ít hỏng hóc, giảm chi phí thay thế.
- Dễ bảo dưỡng, tháo lắp nhanh chóng: tiết kiệm thời gian vận hành.
- Ứng dụng đa dạng: dùng cho nước sạch, nước thải, hơi, dầu, khí nén và nhiều loại hóa chất.

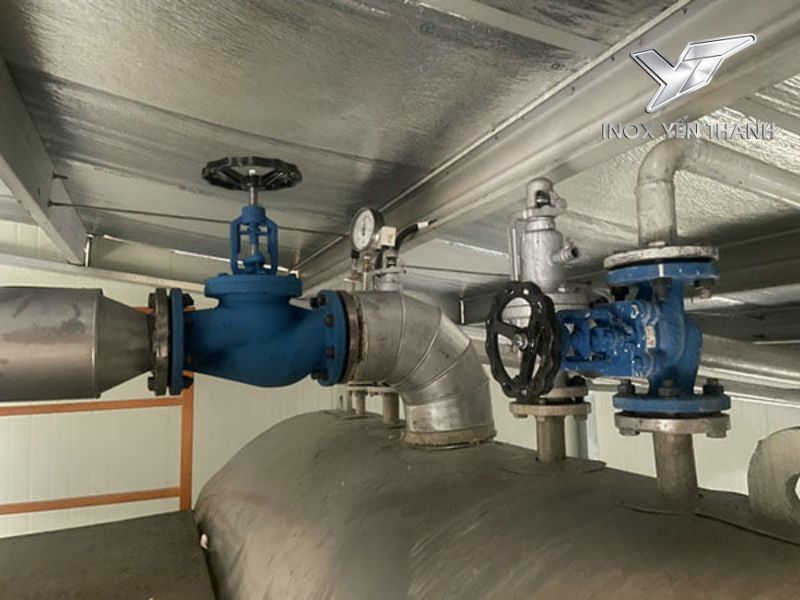

Ứng dụng của van mặt bích trong thực tiễn
Với ưu điểm kết nối chắc chắn, độ kín cao và chịu áp lực tốt, van mặt bích inox cũng như các loại van khác (gang, thép, nhựa) được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Ngành cấp thoát nước: Lắp đặt trong hệ thống nước sạch, nước thải sinh hoạt và công nghiệp nhờ khả năng chống rò rỉ và tuổi thọ cao.
- Ngành dầu khí và xăng dầu: Van được ưa chuộng nhờ chống ăn mòn, chịu nhiệt và áp lực tốt.
- Ngành hóa chất: Sử dụng để kiểm soát dòng chảy của các loại dung môi, axit, kiềm… yêu cầu độ kín cao và chống ăn mòn.
- Ngành thực phẩm và dược phẩm: Các tiêu chuẩn van mặt bích inox phù hợp môi trường sạch, an toàn, không gây ảnh hưởng đến chất lượng sản phẩm.
- Hệ thống HVAC, nồi hơi, khí nén: Van giúp đóng mở và điều tiết dòng chảy ổn định, đáp ứng tốt môi trường áp lực lớn.
- Xây dựng và công trình dân dụng: Ứng dụng trong hệ thống cấp thoát nước tòa nhà, khu công nghiệp, hồ chứa, trạm bơm…
- Ngành năng lượng, thủy điện: Van cỡ lớn điều tiết lưu lượng nước, đảm bảo hoạt động an toàn của tuabin.
Bảng báo giá van mặt bích inox mới nhất
Dưới đây là bảng giá bảng báo giá van mặt bích inox mới nhất:
| Loại Van Mặt Bích | Kích Thước | Giá (VNĐ) |
| Van Bi Mặt Bích | DN15 | 300,000 – 500,000 |
| Van Bi Mặt Bích | DN20 | 400,000 – 600,000 |
| Van Cổng Mặt Bích | DN25 | 500,000 – 800,000 |
| Van Cổng Mặt Bích | DN50 | 1,000,000 – 1,500,000 |
| Van Bướm Mặt Bích | DN80 | 1,200,000 – 1,800,000 |
| Van Một Chiều Mặt Bích | DN25 | 350,000 – 600,000 |
Giá van mặt bích inox có thể thay đổi tùy vào kích thước, loại van và nhà cung cấp. Để biết thêm chi tiết về giá cả và sản phẩm, bạn có thể liên hệ với Van Công Nghiệp Yến Thanh, nơi cung cấp van mặt bích giá rẻ chất lượng với giá cả cạnh tranh.
Địa chỉ mua van mặt bích inox uy tín tại Hà Nội
Nếu bạn đang tìm kiếm van mặt bích giá rẻ nhưng chất lượng, hãy liên hệ với Van Công Nghiệp Yến Thanhqua hotline: 096.665.8188. Chúng tôi chuyên cung cấp các loại van công nghiệp chính hãng, bao gồm van bi inox, van kim inox, van bướm inox,…và nhiều loại khác với đa dạng kích thước, phù hợp với mọi nhu cầu của khách hàng.
Van Công Nghiệp Yến Thanh cam kết cung cấp sản phẩm chính hãng, chất lượng cao, với dịch vụ tư vấn và hỗ trợ tận tình. Bạn có thể hoàn toàn yên tâm về chất lượng và giá cả khi lựa chọn các sản phẩm van mặt bích inox từ chúng tôi.
Van mặt bích là một trong những thiết bị quan trọng trong các hệ thống công nghiệp nhờ vào tính năng bền bỉ, chống ăn mòn và khả năng lắp đặt dễ dàng. Với các loại van đa dạng và giá cả hợp lý, bạn có thể dễ dàng lựa chọn sản phẩm phù hợp cho công trình của mình. Để đảm bảo chất lượng và giá cả tốt nhất, hãy tham khảo các sản phẩm tại Van Công Nghiệp Yến Thanh.
