Van cánh bướm là một trong những loại van đóng mở lưu chất phổ biến nhất trong công nghiệp hiện nay, được ưa chuộng nhớ thiết kế nhỏ gọn, thời gian phản hồi nhanh và chi phí hợp lý. Bài viết này sẽ cung cấp cho bạn kiến thức tổng quan về van cánh bướm, giúp bạn hiểu rõ từng chi tiết cấu tạo, nguyên lý hoạt động,… báo giá cập nhật cũng như địa chỉ mua hàng uy tín.

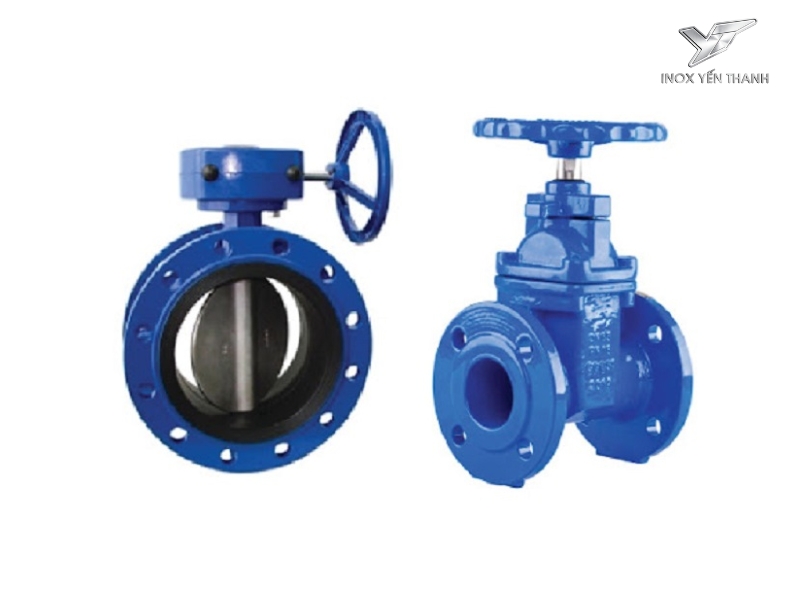

Van cánh bướm là gì?
Van cánh bướm là một trong những loại van thông dụng nhất trong ngành công nghiệp, đặc biệt là trong hệ thống cấp thoát nước, hóa chất, dầu khí, và nhiều lĩnh vực khác. Với thiết kế đơn giản, kích thước nhỏ gọn, và khả năng đóng mở nhanh chóng, van cánh bướm đã trở thành lựa chọn phổ biến cho các hệ thống ống dẫn cần điều tiết lưu lượng chất lỏng hoặc khí.
Cấu tạo của van cánh bướm
Van cánh bướm có cấu tạo đơn giản, bao gồm các bộ phận chính như sau:
- Thân van: Thân van cánh bướm thường được làm từ các vật liệu như gang, thép không gỉ, hoặc nhựa, tùy thuộc vào ứng dụng cụ thể. Thân van được thiết kế để chịu được áp lực và nhiệt độ của dòng chảy trong hệ thống.
- Đĩa van: Đĩa van, hay cánh van, là bộ phận chính chịu trách nhiệm điều chỉnh lưu lượng. Khi đĩa van xoay theo trục, nó sẽ mở hoặc đóng đường ống, điều chỉnh lượng chất lỏng hoặc khí đi qua.
- Trục van: Trục van kết nối với đĩa van và được điều khiển bằng tay cầm, bánh răng, hoặc cơ cấu điều khiển tự động. Trục van giúp đĩa van xoay quanh trục, thực hiện chức năng đóng/mở của van.
- Gioăng: Gioăng là bộ phận quan trọng giúp ngăn chặn rò rỉ khi van đóng. Gioăng thường được làm từ cao su hoặc các vật liệu chịu nhiệt khác, đảm bảo khả năng kín khít của van.
- Tay quay hoặc cơ cấu truyền động: Tay quay hoặc cơ cấu truyền động là phần giúp điều khiển van cánh bướm. Tùy thuộc vào kích thước và ứng dụng của van, cơ cấu này có thể là tay quay thủ công, bánh răng, hoặc hệ thống điều khiển tự động.
Nguyên lý hoạt động của van cánh bướm
Van cánh bướm hoạt động dựa trên nguyên lý quay quanh trục.
- Khi van đóng: Đĩa van nằm song song với thân van, vuông góc với luồng chảy, chặn hoàn toàn dòng lưu chất.
- Muốn van mở và hoạt động cần tác động lực vào bộ phận truyền động, lúc này đĩa van tạo với thân van một góc mở dưới 90°, song song với lưu chất cho phép lưu chất đi qua.
- Kiểm soát lưu lượng: Ở góc mở từ 0-90°, van có thể điều tiết lưu lượng dòng chảy theo yêu cầu.
- Cấu hình góc quay lớn giúp phản hồi nhanh, thường dưới 90°, tối ưu cho các hệ thống cần đóng/mở nhanh, điều khiển tự động.

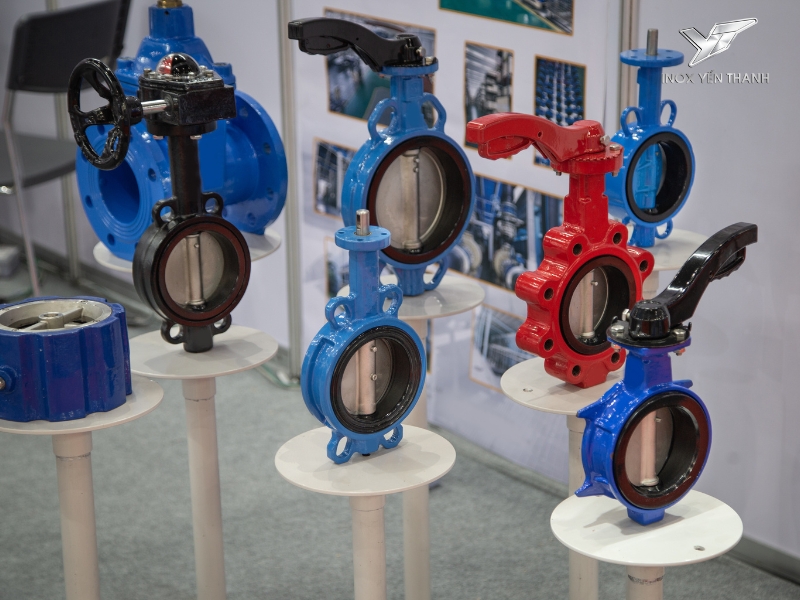

Các loại van cánh bướm hiện nay
Phân loại theo kiểu kết nối
- Van bướm kiểu Wafer: Thân van nằm giữa 2 mặt bích của đường ống với ưu điểm lắp đặt đơn giản, hoạt động êm ái, phù hợp với hệ thống có yêu cầu tháo lắp thường xuyên.
- Van bướm nối kiểu Lug: Có các vấu nhô ra để liên kết với đường ống qua bu lông. Cho phép ngắt ra độc lập nhanh ống mà không ảnh hưởng đến toàn bộ hệ thống, tuy nhiên, kiểu kết nối này sẽ không đảm bảo được độ kín.
- Van bướm nối mặt bích: Kết nối chặt và chắc với hệ thống 2 mặt bích ở thân, đảm bảo độ kín cao, lưu chất không bị rò rỉ, hoạt động ổn định trong môi trường có áp suất và nhiệt độ cao.
Phân loại theo vật liệu chế tạo van
- Van bướm inox: Với đặc tính nổi bật như khả năng chống ăn mòn, kháng hóa chất, van bướm inox có khả năng hoạt động ổn định trong môi trường áp suất, nhiệt độ cao. Van được ứng dụng trong các hệ thống nhà máy công nghiệp, hệ thống xử lý nước thải.
- Van bướm gang: Có độ bền cao với giá thành hợp lý, phù hợp dùng cho hệ thống nước, khí không ăn mòn và áp lực trung bình.
- Van bướm nhựa: Được sử dụng trong hệ thống chế biến thực phẩm, ống dẫn nước bể bơi, bể chứa.
Phân loại theo kiểu truyền động
- Van bướm điều khiển tay quay: Hoạt động bằng tác động lực vào vô lăng làm cho đĩa van chuyển động, thực hiện quy trình đóng, mở.
- Van bướm tay gạt: Điều khiển thông qua bộ phận cần gạt, thường được sử dụng trong các hệ thống yêu cầu tần suất hoạt động thấp, và áp suất không cao.
- Van bướm điều khiển điện: Hoạt động một cách tự động hóa, mang đến hiệu quả làm việc chính xác, tiết kiệm sức lực và chi phí thuê nhân công.
- Van bướm điều khiển khí nén: Sử dụng nguồn khí nén để điều chỉnh lưu chất, với khả năng kiểm soát dòng chảy chính xác và thời gian thực hiện đóng, mở nhanh chóng, tốn ít thời gian.
Ứng dụng thực tế của van cánh bướm
Xử lý nước và nước thải
Dùng trong hệ thống cấp thoát nước, xử lý nước thải sinh hoạt, công nghiệp, để điều hướng hoặc tách lưu lượng.
Hệ thống HVAC
Dùng để cân bằng khí lạnh hoặc nhiệt, kiểm soát luồng không khí trong hệ thống toàn nhà hoặc tòa nhà.
Xử lý hóa học
Van inox chịu ăn mòn tốt dùng để điều tiết hóa chất, axit/kiềm trong bể và hệ thống vật liệu.
Trong ngành dầu khí
Van inox và composite chịu áp suất lớn, hóa chất và dầu khí, dùng trong đường ống sản xuất và vận chuyển.
Sản xuất điện
Ứng dụng trong hệ thống làm mát, xử lý hơi, kiểm soát luồng nước làm mát tuabin, lò hơi.
Xử lý bột giấy và giấy
Điều tiết chất rắn, bùn bột, lưu chất hỗn hợp từ giấy và bột, cải thiện hiệu suất xử lý, tái chế vật liệu.
Cách lắp đặt van cánh bướm đơn giản
Chuẩn bị trước khi lắp đặt
- Kiểm tra van: Trước khi lắp đặt, cần kiểm tra van cánh bướm để đảm bảo không có hư hỏng và tất cả các bộ phận đều hoạt động tốt.
- Chuẩn bị dụng cụ: Chuẩn bị đầy đủ các dụng cụ cần thiết như cờ lê, tua vít, và các loại gioăng phù hợp.
- Làm sạch đường ống: Đảm bảo rằng đường ống không có cặn bẩn hoặc vật cản, giúp van cánh bướm hoạt động trơn tru.
Lắp đặt van cánh bướm
- Bước 1: Định vị van
Đặt van cánh bướm vào vị trí giữa hai mặt bích của đường ống. Đảm bảo van được đặt đúng hướng và cánh van ở trạng thái mở một phần để tránh làm hỏng gioăng trong quá trình lắp đặt.
- Bước 2: Siết chặt bu lông
Sử dụng cờ lê để siết chặt các bulông đều tay. Lưu ý siết chặt từ từ và đều từ các phía để đảm bảo van được đặt chính xác và không bị lệch.
- Bước 3: Kiểm tra hoạt động của van
Sau khi lắp đặt, kiểm tra hoạt động của van bằng cách xoay tay cầm hoặc vận hành hệ thống điều khiển để đảm bảo van mở và đóng đúng cách, không có rò rỉ.
Kiểm tra và bảo dưỡng định kỳ
- Kiểm tra định kỳ: Sau khi lắp đặt, cần kiểm tra định kỳ van cánh bướm để phát hiện sớm các hư hỏng hoặc rò rỉ, giúp đảm bảo hoạt động ổn định của hệ thống.
- Bảo dưỡng: Thực hiện bảo dưỡng định kỳ bằng cách bôi trơn trục van và thay thế gioăng khi cần thiết để kéo dài tuổi thọ của van.
Ưu điểm và nhược điểm của van cánh bướm
Ưu điểm:
- Thiết kế nhỏ gọn: Van cánh bướm có kích thước nhỏ hơn so với nhiều loại van khác, giúp tiết kiệm không gian trong hệ thống.
- Trọng lượng nhẹ: Nhờ cấu trúc đơn giản, van cánh bướm có trọng lượng nhẹ, dễ dàng lắp đặt và vận chuyển.
- Khả năng đóng mở nhanh chóng: Van cánh bướm cho phép đóng mở nhanh chóng, phù hợp với các hệ thống cần điều tiết lưu lượng liên tục.
- Chi phí thấp: So với các loại van khác, van cánh bướm có chi phí thấp hơn, đặc biệt là khi sử dụng trong các hệ thống lớn.
Nhược điểm:
- Chỉ có một kiểu lắp đặt với đường ống là lắp bích.
- Do có cánh van nên sẽ làm thay đổi dòng chảy khi sử dụng.
- Không có các kích thước cho những đường ống nhỏ từ DN50 trở xuống.
Những điểm cần lưu ý khi lựa chọn van cánh bướm
- Lựa chọn van và đường ống có cùng kích thước sẽ đảm bảo được sự chắc chắn và hiệu quả tối ưu nhất trong quá trình hoạt động.
- Van bướm và dòng chảy bên trong hệ thống phải cùng một hướng.
- Chất liệu van: Chú ý đến môi trường làm việc để lựa chọn chất liệu van phù hợp.
- Lựa chọn đơn vị cung cấp van bướm uy tín, chính hàng trên thị trường.
Bảng báo giá van cánh bướm mới nhất
Giá van cánh bướm hiện nay phụ thuộc vào nhiều yếu tố như: loại, kích thước, áp suất làm việc, thương hiệu, xuất xứ. Dưới đây là bảng giá cập nhật tham khảo:
| Loại van | Vật liệu | Giá tham khảo (₫) |
| Van cánh bướm tay gạt | Gang, inox | 500.000 – 4.000.000 |
| Van cánh bướm điều khiển điện | Inox, gang | 3.000.000 – 10.000.000 |
| Van cánh bướm tay quay | Inox, Gang, Nhựa | 600.000 – 5.000.000 |
| Van cánh bướm điều khiển khí nén | Inox, gang, nhựa | 1.000.000 – 6.500.000 |
Lưu ý: Giá mang tính tham khảo, thay đổi theo thời điểm, xuất xứ, số lượng, chi phí giao hàng, nên liên hệ trực tiếp để có giá chi tiết và khuyến mãi.
Nên mua van cánh bướm ở đâu uy tín?
Van công nghiệp Yến Thanh là một trong những đơn vị uy tín cung cấp van cánh bướm chất lượng, đáp ứng được nhu cầu của khách hàng. Sự tận tâm và trách nhiệm là kim chỉ nam trong mọi hoạt động của inox Yến Thanh. Chúng tôi luôn nỗ lực hết mình để đảm bảo chất lượng sản phẩm và dịch vụ tốt nhất. Đồng thời, chúng tôi không ngừng học hỏi để cải tiến sản phẩm và dịch vụ, mang lại giá trị tốt nhất cho khách hàng.
Van cánh bướm là một giải pháp hữu hiệu trong nhiều hệ thống lưu chất, mang lại sự linh hoạt, hiệu quả, tiết kiệm trong các hệ thống xử lý nước, hóa chất, dầu khí hay hơi. Việc hiểu rõ cấu tạo, nguyên lý, ưu nhược điểm, lựa chọn đúng loại van và lắp đặt theo kỹ thuật giúp hệ thống vận hành an toàn và chuẩn xác hơn.
Nếu bạn đang tìm kiếm van cánh bướm inox chất lượng hoặc van cánh bướm tay gạt cho hệ thống của mình, hãy liên hệ ngay để được Van Công Nghiệp Yến Thanh tư vấn chọn sản phẩm phù hợp với giá tốt và hỗ trợ kỹ thuật tận tâm
