Van Bướm Xi Măng Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Trong các hệ thống sản xuất xi măng, bột xi măng, bột đá hay các loại bột khô khác, việc kiểm soát dòng chảy là vô cùng quan trọng. Một trong những thiết bị phổ biến và hiệu quả nhất hiện nay được nhiều người tin dùng là van bướm xi măng. Vậy van bướm xi măng là gì và nguyên lý hoạt động của nó ra sao? Hãy cùng tìm hiểu qua bài viết dưới đây.

Van bướm xi măng là gì?

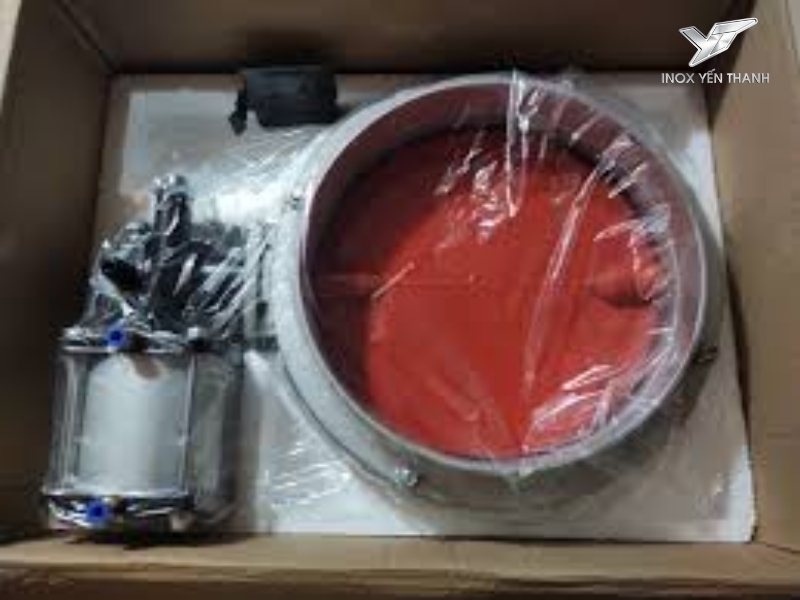

Van bướm xi măng hay còn gọi là van bướm silo, là loại van chuyên dụng dùng để đóng mở hoặc điều tiết dòng chảy của các loại vật liệu khô dạng bột như xi măng, bột đá, tro bay,… trong các hệ thống silo, bồn chứa, đường ống công nghiệp.

Đây là dòng van có chức năng điều khiển đóng/ mở van hoàn toàn tự động. Nhờ vào bộ điều khiển bằng điện. Khi được cấp điện thì cánh van bướm sẽ chuyển động theo một góc 90 độ, khiến cho dòng lưu chất dễ dàng đi qua van.

Loại văn này được chế tác từ chất liệu như thép, nhựa, inox,… được thiết kế đặc biệt để chống mài mòn, chống bụi và hoạt động hiệu quả trong điều kiện khô, nhiều bụi, áp suất thấp.

Cấu tạo và nguyên lý hoạt động của van bướm xi măng

Cấu tạo

Van bướm xi măng có cấu tạo cơ bản gồm:

Thân van:

Được làm từ hợp kim nhôm hoặc gang, inox phủ sơn tĩnh điện chống ăn mòn.
Có dạng tròn, được gia công chính xác để đảm bảo kín khít khi đóng.
Là bộ phận liên kết các chi tiết bộ phận của hai van lại với nhau.

Đĩa van (lá van):

Là bộ phận trực tiếp đóng mở và cho phép lưu chất, lưu thông qua.
Thường được làm từ inox, nhựa, gang,…
Hình trò, có thể xoay quanh trục trung tâm.

Trục van:

Nối với đĩa van, đảm nhiệm chức năng xoay, đóng/ mở van.
Trục thường được kết nối với tay gạt, bộ điều khiển điện, khí nén hoặc thủy lực.
Được làm từ vật liệu inox 304, inox 316 nên có độ cứng chắc chắn.

Bộ điều khiển:

Được thiết kế với nhiều hình dạng khác nhau.
Gồm bộ phận tay gạt, tay quay, bộ điều khiển điện và bộ điều khiển khí nén tác động đơn, bộ điều khiển tác động kép.

Nguyên lý hoạt động

Loại van này được thiết kế với nhiều kiểu dáng khác nhau và mỗi lại sẽ có nhiều kiểu vận hành riêng việt của nó. Nhưng chúng đều có nguyên lý hoạt động chung từ bộ điều khiển hoạt động. Nó sẽ tác động trực lên trục van làm cho đĩa van và cánh bướm được xoay quay truc và dẫn đến đóng mở van.

>>> Tham khảo thêm: Van bướm điều khiển khí nén chính hãng Hàn Quốc 100%

Ưu nhược điểm của van bướm xi măng

Ưu điểm

Van được thiết kế chuyên dụng có khả năng chịu được áp lực lớn và dòng chảy xi măng.
Có cấu trúc đơn giản, dễ dàng lắp đặt, sửa chữa, bảo trì, vận hành.
Thiết kế đa dạng kích cỡ từ DN80 – DN1000, phù hợp với nhiều kích cỡ đường ống khác nhau.
Cấu tạo chắc chắn, chịu được áp lực lớn hoạt động tốt trong nhiều môi trường khắc nghiệt khác nhau.
Thiết kế đặc biệt hạn chế sự lưu thông và nghẹt tắc bảo đảm cho lưu chất lưu thông dễ dàng.

Nhược điểm

Van hiếm có kích cỡ nhỏ hơn DN80, thường từ DN80 – DN1000.
Đa dạng kích cỡ, chủng loại nên cần sự lựa chọn tỉ mỉ, và đúng với yêu cầu kỹ thuật.

Ứng dụng của van bướm xi măng

Van bướm xi măng được sử dụng phổ biến trong các ngành:

Công nghiệp sản xuất xi măng.
Nhà máy bê tông trộn sẵn (bê tông tươi).
Hệ thống silo chứa vật liệu bột khô.
Nhà máy nhiệt điện (tro bay).
Công nghiệp hóa chất, luyện kim, vật liệu xây dựng.

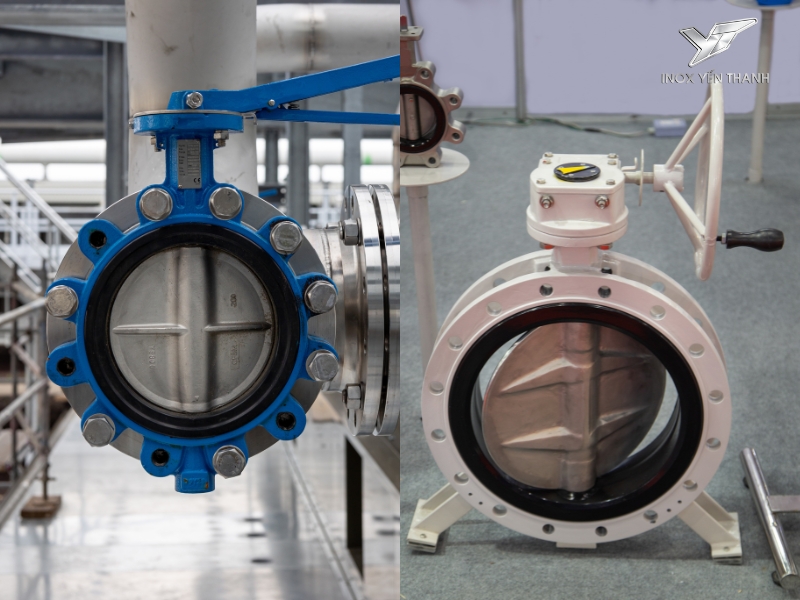

Các cách vận hành van bướm xi măng

Do yêu cầu kỹ thuật cần đóng/mở nhanh chóng, van bướm xi măng thường được vận hành bằng tay gạt, bộ điều khiển điện hoặc khí nén. Dưới đây là các phương thức vận hành phổ biến:

Vận hành bằng tay gạt

Đây là phương pháp vận hành thủ công, thường áp dụng cho các van có kích thước nhỏ và lắp đặt ở những vị trí dễ tiếp cận. Tay gạt cho phép người dùng thao tác nhanh, đơn giản, phù hợp với hệ thống không yêu cầu tự động hóa cao.

Vận hành bằng bộ điều khiển khí nén

Van bướm khí nén mang lại khả năng đóng mở cực nhanh, chỉ trong 1-2 giây. Tuy nhiên, để sử dụng được loại van này, hệ thống phải có nguồn khí nén ổn định để kết nối với bộ truyền động. Van thường hoạt động theo cơ chế on/off, có nghĩa là chỉ có 2 trạng thái: đóng hoặc mở hoàn toàn.

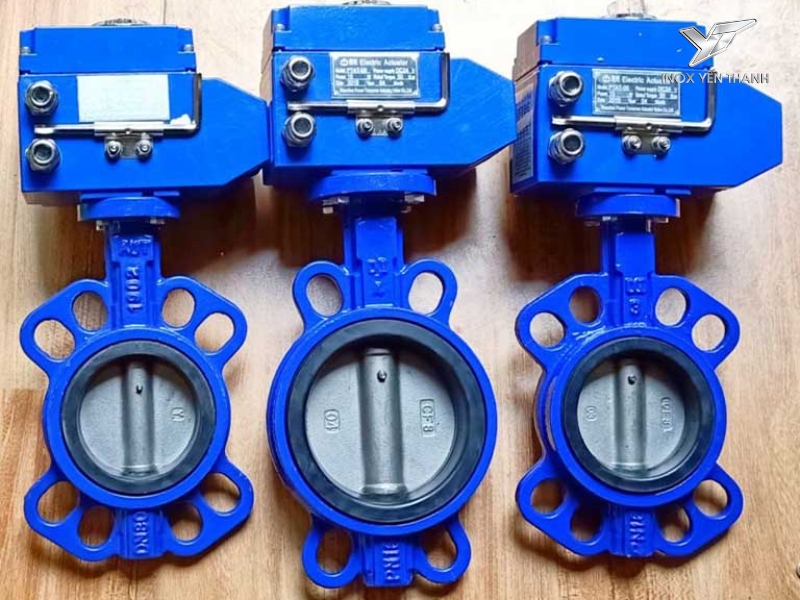

Vận hành bằng bộ điều khiển điện

Tương tự như khí nén, van điều khiển điện cũng hoạt động theo cơ chế on/off và cho phép đóng mở nhanh chóng. Ưu điểm của hình thức vận hành này là không yêu cầu hệ thống khí nén đi kèm, việc cấp nguồn điện đơn giản và phổ biến hơn, phù hợp cho các hệ thống cần tự động hóa.

Vận hành bằng tay quay

Phương thức này được sử dụng cho các loại van có kích thước lớn, nơi mà người vận hành không thể dụng tay gạt do lực cản lớn. Tuy nhiên, tay quay có nhược điểm là tốc độ đóng/ mở chậm. Trong trường hợp không muốn đầu tư hệ thống điện hoặc khí nén thì đây là một lực chọn kinh tế và khả thi.

Van bướm xi măng là thiết bị không thể thiếu, với cấu tạo đơn giản, độ bền cao và khả năng làm việc hiệu quả trong điều kiện khắc nghiệt, loại van này là lựa chọn tối ưu cho nhiều ngành công nghiệp. Nếu bạn đang quan tâm đến sản phẩm, hãy liên hệ với Van Công Nghiệp Yến Thanh qua Hotline 0966.658.188 để được tư vấn chi tiết về sản phẩm, chúng tôi cam kết cung cấp sản phẩm chất lượng với giá cả hợp lý, phù hợp với nhu cầu của khách hàng.
