Van bướm inox đang là một trong những loại van công nghiệp được sử dụng phổ biến nhất hiện nay trong các hệ thống dẫn chất lỏng, khí, hơi nước, hóa chất và thực phẩm. Nhờ độ bền cao, chống ăn mòn tốt và khả năng hoạt động linh hoạt, van bướm inox được ứng dụng rộng rãi từ công nghiệp nặng đến các ngành công nghệ cao. Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn tổng quan về van bướm inox, nguyên lý hoạt động, cấu tạo, các loại van, ứng dụng, cũng như bí quyết chọn mua van chất lượng, giúp bạn lựa chọn sản phẩm phù hợp cho nhu cầu của mình.
Van bướm inox là gì?
Van bướm inox (Stainless Steel Butterfly Valve) là loại van dùng để đóng, mở hoặc điều tiết dòng chảy trong đường ống, với phần đĩa van xoay 90 độ như cánh bướm. Van được chế tạo từ inox 304 hoặc inox 316 – hai loại thép không gỉ phổ biến, có khả năng chống ăn mòn, chịu nhiệt và độ bền cao.
Nhờ thiết kế nhỏ gọn, dễ lắp đặt, vận hành nhanh và tuổi thọ cao, van bướm inox được ứng dụng rộng rãi trong các hệ thống dẫn nước, hóa chất, thực phẩm, dược phẩm và xử lý nước thải.
Cấu tạo và nguyên lý hoạt động của van bướm inox
Để hiểu rõ hơn về van bướm inox, chúng ta cần tìm hiểu về các thành phần cấu tạo và cách chúng phối hợp với nhau.
Cấu tạo
Van bướm inox được cấu tạo từ các bộ phận chính:
- Thân van: Thân van được làm từ inox, giúp chống ăn mòn và đảm bảo độ bền cao.
- Đĩa van: Đĩa van là bộ phận quay để điều khiển dòng chảy. Đĩa van có thể là dạng tròn hoặc dạng bướm.
- Trục van: Trục van nối giữa đĩa van và tay điều khiển, giúp truyền động từ tay điều khiển đến đĩa van.
- Bộ điều khiển: Có thể là tay gạt, tay quay, hoặc bộ điều khiển điện/khí nén tùy vào loại van.
- Gioăng làm kín: Gioăng chịu trách nhiệm đảm bảo không có rò rỉ khi van hoạt động.
Nguyên lý hoạt động
Nguyên lý hoạt động của van bướm inox dựa trên cơ chế quay của đĩa van. Khi van được mở, đĩa van quay một góc 90 độ, cho phép lưu chất di chuyển qua ống dẫn. Khi van đóng, đĩa van quay trở lại vị trí ban đầu, chặn hoàn toàn dòng chảy.
Điều này giúp kiểm soát lưu lượng một cách hiệu quả và nhanh chóng. Van bướm inox có thể được điều khiển bằng tay, điện hoặc khí nén, tùy thuộc vào yêu cầu cụ thể của ứng dụng.
Ưu điểm của van bướm inox
Van bướm inox được ưa chuộng nhờ sở hữu nhiều ưu điểm vượt trội so với các loại van khác:
- Chống ăn mòn tuyệt vời: Vật liệu inox (đặc biệt là inox 304, 316) có khả năng chống oxy hóa, chống ăn mòn hóa học và điện hóa rất tốt, phù hợp với nhiều loại lưu chất khác nhau, kể cả hóa chất, nước biển, axit loãng…
- Độ bền cao: Inox là vật liệu có độ bền cơ học cao, chịu được áp lực và nhiệt độ lớn, giúp van hoạt động ổn định và kéo dài tuổi thọ trong môi trường công nghiệp khắc nghiệt.
- Thiết kế nhỏ gọn, trọng lượng nhẹ: So với van cổng hay van cầu cùng kích thước đường ống, van bướm inox có kích thước và trọng lượng nhỏ hơn đáng kể, giúp tiết kiệm không gian lắp đặt và dễ dàng vận chuyển, lắp đặt.
- Lắp đặt và bảo trì dễ dàng: Thiết kế đơn giản giúp việc lắp đặt và tháo rời van để bảo trì, sửa chữa trở nên thuận tiện hơn.
- Vận hành linh hoạt: Có thể kết hợp với nhiều loại bộ điều khiển khác nhau như tay gạt, tay quay, bộ điều khiển điện hoặc khí nén, phù hợp với các yêu cầu vận hành tự động hóa.
Các loại van bướm inox
Van bướm inox tay quay (hộp số)
- Đặc điểm: Loại van này được trang bị một bộ hộp số và tay quay vô lăng. Hộp số giúp giảm lực tác động cần thiết để xoay đĩa van, đặc biệt hữu ích cho các van có kích thước lớn.
- Ứng dụng: Phù hợp cho các đường ống có kích thước trung bình đến lớn từ DN100 trở lên (đặc biệt từ DN200 – DN300)
- Ưu điểm: Dễ vận hành ở van có kích thước lớn, an toàn, chính xác
Van bướm inox tay gạt
- Đặc điểm: Van được vận hành bằng tay gạt quay 1/4 vòng (90 độ), có trang bị khóa để cố định vị trí van.
- Ứng dụng: Phù hợp với hệ thống có đường kính DN50–DN150.
- Ưu điểm: Giá thành rẻ, cấu tạo đơn giản, dễ lắp đặt và vận hành.

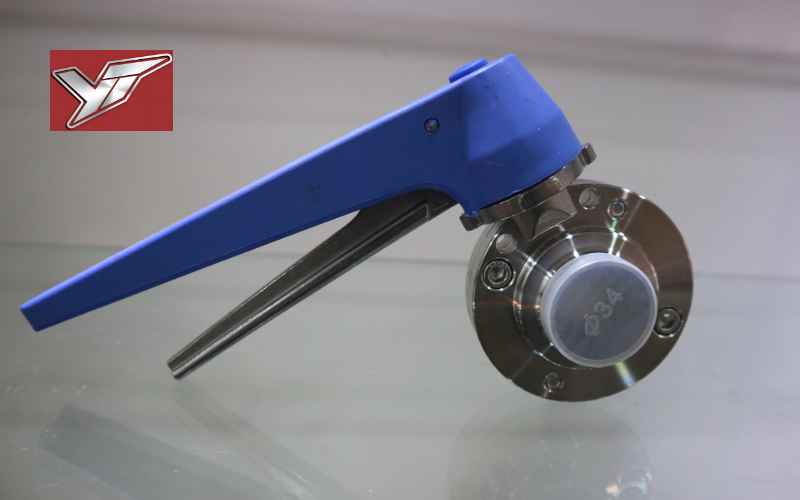

Van bướm inox vi sinh
- Đặc điểm: Dùng cho môi trường yêu cầu độ sạch cao, bề mặt đánh bóng (Ra < 0.8 µm), vật liệu gioăng y tế, dễ vệ sinh, kết nối Clamp hoặc hàn.
- Vật liệu: Inox 316L, gioăng EPDM hoặc PTFE an toàn thực phẩm.
- Ưu điểm: Đảm bảo vệ sinh an toàn thực phẩm, chống nhiễm khuẩn, dễ dàng làm sạch tại chỗ (CIP) và khử trùng tại chỗ (SIP).
- Ứng dụng: Ngành công nghiệp thực phẩm, đồ uống, dược phẩm, hóa mỹ phẩm, y tế, sản xuất bia rượu, sữa.
Van bướm inox điều khiển điện
- Đặc điểm: Tự động đóng mở nhờ động cơ điện, nhận tín hiệu điều khiển từ xa dạng ON/OFF hoặc điều chỉnh tuyến tính.
- Tùy chọn điện áp: 24V, 220V, 380V.
- Ứng dụng: Các hệ thống tự động hóa, điều khiển từ xa, các vị trí khó tiếp cận, hoặc nơi cần điều khiển chính xác lưu lượng.
- Ưu điểm: Vận hành tự động, chính xác, có thể điều khiển từ xa, tích hợp vào hệ thống PLC.
Van bướm điều khiển khí nén
- Đặc điểm: Sử dụng khí nén để đóng mở van
- Tùy chọn: tác động đơn (mở bằng khí, đóng bằng lò xo) hoặc tác động kép (mở và đóng đều bằng khí nén).
- Ứng dụng: Các hệ thống cần tốc độ đóng mở nhanh, môi trường dễ cháy nổ (vì không phát sinh tia lửa điện), hoặc nơi có sẵn hệ thống khí nén.
- Ưu điểm: Tốc độ đóng mở nhanh, an toàn trong môi trường cháy nổ, độ bền cao.
Ứng dụng thực tế của van bướm inox
Van bướm inox có nhiều ứng dụng trong các ngành công nghiệp khác nhau, bao gồm:
- Công nghiệp hóa chất: Sử dụng trong các hệ thống xử lý hóa chất, dung môi và axit.
- Ngành thực phẩm và dược phẩm: Được sử dụng trong các hệ thống cần đảm bảo vệ sinh cao.
- Công nghiệp nước và xử lý nước thải: Sử dụng để điều khiển dòng chảy trong hệ thống cấp nước và xử lý nước thải.
Công nghiệp dầu khí: Sử dụng trong các hệ thống dẫn dầu và khí.
So sánh van bướm inox với những loại van khác
Bảng tổng hợp so sánh
Để có cái nhìn tổng quan hơn về ưu thế của van bướm inox, hãy cùng so sánh nó với một số loại van công nghiệp phổ biến khác.
| Tiêu chí | Van bướm inox | Van bướm gang | Van bướm nhựa | Van bướm thép |
| Khả năng chống ăn mòn | Rất tốt, đặc biệt với inox 316 | Trung bình, dễ bị rỉ sét | Tốt với hóa chất nhẹ, bền ngoài trời, kém với hóa chất mạnh. |
Tốt với nước sạch, kém với hóa chất mạnh
|
| Chịu nhiệt độ | Tốt, lên đến 200–300°C (tùy loại gioăng). | Khá tốt, khoảng 100–150°C. | Kém, dưới 60°C (tùy loại nhựa PVC/UPVC/CPVC). |
Rất tốt, trên 300°C (nếu là thép hợp kim)
|
| Tuổi thọ và độ bền | Rất cao, cực kỳ bền bỉ | Cao, nhưng có trọng lượng lớn. | Thấp, dễ vỡ hoặc nứt nếu va đập | Rất cao, có khả năng chịu lực vượt trội. |
| Trọng lượng và lắp đặt | Nhẹ hơn thép, nặng hơn nhựa/gang | Nặng | Rất nhẹ, dễ dàng lắp đặt | Nặng, yêu cầu kết cấu hỗ trợ khi kích thước lớn. |
| Chi phí đầu tư | Trung bình đến cao (tùy thuộc loại inox). | Thấp, phổ biến do giá cả phải chăng. | Rẻ nhất |
Cao, đặc biệt với dòng thép đúc hoặc hợp kim
|
| Ứng dụng khuyến nghị | Hóa chất, thực phẩm, dược phẩm | Hệ thống nước sạch, HVAC, PCCC | Xử lý nước thải, hồ bơi, hệ thống áp thấp. |
Hơi nóng, dầu, khí nén, nhà máy công nghiệp
|
Khi nào nên sử dụng van bướm inox
Bạn nên lựa chọn van bướm inox trong các trường hợp sau:
- Ưu tiên tiết kiệm không gian và trọng lượng: Khi không gian lắp đặt bị hạn chế hoặc cần giảm tải trọng cho hệ thống.
- Cần đóng mở nhanh chóng: Với thời gian đóng mở 90 độ, rất lý tưởng cho các ứng dụng cần phản ứng nhanh.
- Yêu cầu khả năng chống ăn mòn cao: Đối với các môi trường có tính ăn mòn như hóa chất, nước biển, nước thải hoặc thực phẩm, dược phẩm.
- Chi phí hợp lý là yếu tố quan trọng: Van bướm inox thường có giá thành cạnh tranh so với các loại van khác cùng khả năng chống ăn mòn.
- Điều tiết lưu lượng không yêu cầu độ chính xác tuyệt đối: Mặc dù có thể điều tiết, nhưng nếu cần điều tiết siêu chính xác, van cầu hoặc van bi chuyên dụng sẽ là lựa chọn tốt hơn.
- Ứng dụng công nghiệp chung: Phù hợp cho hầu hết các hệ thống đường ống nước, khí nén, dầu nhẹ, hóa chất không quá đặc.
Bảng báo giá van bướm inox mới nhất
Giá van bướm inox có sự dao động lớn tùy thuộc vào nhiều yếu tố như vật liệu, kích thước, loại bộ điều khiển, thương hiệu và nhà cung cấp. Dưới đây là bảng giá tham khảo cập nhật mới nhất 2025. Lưu ý rằng đây chỉ là giá ước tính và có thể thay đổi. Để nhận báo giá chính xác vui lòng liên hệ đến công ty Yến Thanh theo Hotline: 0966.658.188 để được tư vấn và hỗ trợ
Bảng giá van bướm inox tay gạt và tay quay (Inox 304)
|
Kích thước (DN)
|
Van tay gạt (VNĐ/bộ) |
Van tay quay (VNĐ/bộ)
|
| DN50 | 890.000 – 1.100.000 |
1.250.000 – 1.450.000
|
| DN65 | 1.050.000 – 1.300.000 |
1.500.000 – 1.700.000
|
| DN80 | 1.200.000 – 1.450.000 |
1.650.000 – 1.900.000
|
| DN100 | 1.500.000 – 1.800.000 |
1.950.000 – 2.300.000
|
| DN125 | 2.100.000 – 2.400.000 |
2.500.000 – 2.900.000
|
| DN150 | 2.400.000 – 2.800.000 |
3.000.000 – 3.400.000
|
| DN200 | 3.000.000 – 3.700.000 |
4.000.000 – 4.500.000
|
| DN250 trở lên | Liên hệ báo giá | Liên hệ báo giá |
Giá van bướm inox điều khiển điện và khí nén
| Loại điều khiển | Kích thước phổ biến |
Giá tham khảo (VNĐ/bộ)
|
| Điều khiển điện ON/OFF | DN50 – DN150 |
3.500.000 – 8.000.000
|
| Điều khiển điện tuyến tính | DN50 – DN150 |
6.500.000 – 10.000.000
|
| Điều khiển khí nén tác động đơn | DN50 – DN150 |
3.800.000 – 7.500.000
|
| Điều khiển khí nén tác động kép | DN50 – DN150 |
4.200.000 – 8.500.000
|
Giá van bướm inox phụ thuộc vào những yếu tố nào?
-
Chất liệu inox: Inox 316 giá cao hơn inox 304.
-
Kích thước van: Van DN200 sẽ cao hơn DN50.
-
Loại điều khiển: Van tự động giá cao hơn van cơ.
-
Thương hiệu và xuất xứ: Hàn Quốc, Đức, Nhật có giá cao hơn Trung Quốc.
-
Gioăng làm kín và tiêu chuẩn áp lực.
Bí quyết chọn mua van bướm inox chất lượng
Chọn đúng loại van theo môi trường sử dụng
- Nước sạch, khí nén: Dùng van bướm Inox 304 là đủ.
- Nước thải, hóa chất loãng, nước biển: Nên dùng van bướm inox 316 để tăng khả năng chống ăn mòn.
- Thực phẩm, dược phẩm: Bắt buộc phải là van bướm inox vi sinh (inox 304L hoặc 316L) với bề mặt đánh bóng siêu mịn và gioăng y tế.
- Nhiệt độ và áp suất làm việc: Đảm bảo van có dải nhiệt độ và áp suất chịu được phù hợp với yêu cầu của hệ thống.
- Kiểu vận hành: Bạn cần van đóng mở thủ công, tự động (điện/khí nén) hay chỉ điều tiết? Điều này sẽ quyết định loại bộ điều khiển.
- Môi trường xung quanh: Nếu môi trường ẩm ướt, dễ cháy nổ, hay có hóa chất, cần chọn loại van và bộ điều khiển có khả năng chống chịu phù hợp
Kiểm tra tiêu chuẩn kỹ thuật
Yêu cầu nhà cung cấp cung cấp các thông số kỹ thuật rõ ràng của van, bao gồm:
- Tiêu chuẩn thiết kế và sản xuất: API 609, ANSI B16.34, JIS, DIN…
- Áp lực làm việc (PN/Class): Ví dụ PN10, PN16, Class 150…
- Dải nhiệt độ hoạt động: Nhiệt độ tối thiểu và tối đa mà van có thể chịu được.
- Kích thước (DN/NPS): Đảm bảo phù hợp với đường ống hiện có.
- Kiểu kết nối: Wafer, Lug, Flange…
Chú ý vật liệu gioăng làm kín
Gioăng làm kín là bộ phận cực kỳ quan trọng, quyết định độ kín của van và khả năng chống chịu của van với lưu chất.
- EPDM: Phổ biến cho nước sạch, nước thải, nhiệt độ lên đến 120°C.
- NBR (Buna-N): Tốt cho dầu, khí, nước, nhiệt độ lên đến 100°C.
- PTFE (Teflon): Chịu nhiệt độ cao, hóa chất mạnh, nhưng độ đàn hồi kém hơn cao su.
- Viton (FKM): Chịu nhiệt độ cao và hóa chất mạnh tốt hơn PTFE.
Xác minh nguồn gốc xuất xứ và chứng từ kỹ thuật
- Thương hiệu uy tín: Ưu tiên các thương hiệu có tiếng trong ngành van công nghiệp để đảm bảo chất lượng và chế độ bảo hành.
- Chứng chỉ CO/CQ: Yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ xuất xứ (CO – Certificate of Origin) và chứng chỉ chất lượng (CQ – Certificate of Quality) để xác minh nguồn gốc và chất lượng vật liệu, đảm bảo không mua phải hàng giả, hàng nhái kém chất lượng.
- Chế độ bảo hành: Tìm hiểu rõ chính sách bảo hành, đổi trả và hỗ trợ kỹ thuật sau bán hàng của nhà cung cấp.
Địa chỉ mua van bướm inox chính hãng
Nếu bạn đang tìm kiếm địa chỉ mua van bướm chính hãng với giá tốt, hãy liên hệ với Yến Thanh. Chúng tôi cung cấp các sản phẩm van bướm nhập khẩu chất lượng cao, đa dạng về chủng loại và nguồn gốc xuất xứ, đảm bảo đáp ứng mọi nhu cầu của khách hàng. Đội ngũ nhân viên chuyên nghiệp của chúng tôi luôn sẵn sàng tư vấn và hỗ trợ bạn chọn lựa sản phẩm phù hợp nhất.
Liên hệ ngay để nhận nhiều ưu đãi hấp dẫn:
- Hotline: 0966 658 188
- Địa chỉ: 571 Giải Phóng, Giáp Bát, Hoàng Mai, Hà Nội
Van bướm inox chính hãng là một thiết bị không thể thiếu trong nhiều hệ thống công nghiệp nhờ vào những đặc điểm vượt trội như chống ăn mòn, chịu áp lực và nhiệt độ cao. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động và các loại van bướm inox sẽ giúp bạn chọn lựa được sản phẩm phù hợp nhất cho nhu cầu sử dụng. Đồng thời, việc lắp đặt và bảo trì đúng cách sẽ giúp đảm bảo hiệu suất hoạt động tối ưu và kéo dài tuổi thọ của van. Nếu bạn đang tìm kiếm một giải pháp đáng tin cậy cho hệ thống của mình, van bướm inox chính hãng chính là sự lựa chọn lý tưởng. Đừng ngần ngại liên hệ với các nhà cung cấp uy tín để được tư vấn và nhận báo giá chính xác.
