TOP 5 loại van công nghiệp chuyên sử dụng cho ngành sơn

Trong ngành sơn, một lĩnh vực mà đòi hỏi sự chính xác cao trong việc kiểm soát dòng chảy và bảo đảm độ sạch tuyệt đối thì việc lựa chọn đúng loại van công nghiệp là yếu tố quyết định đến chất lượng và hiệu suất vận hành của toàn hệ thống. Các loại sơn có tính chất đặc thù như độ nhớt cao, dễ kết tủa hoặc dễ bị ảnh hưởng bởi tạp chất, do đó đòi hỏi các thiết bị cần phải đáp ứng tiêu chuẩn nghiêm ngặt về độ kín, vật liệu chế tạo và độ bền trong môi trường hóa chất.

Dưới đây là top 5 loại van công nghiệp chuyên sử dụng cho ngành sơn mà bạn nên cân nhắc khi thiết kế hoặc nâng cấp hệ thống của mình.

Các loại van công nghiệp chuyên sử dụng cho ngành sơn

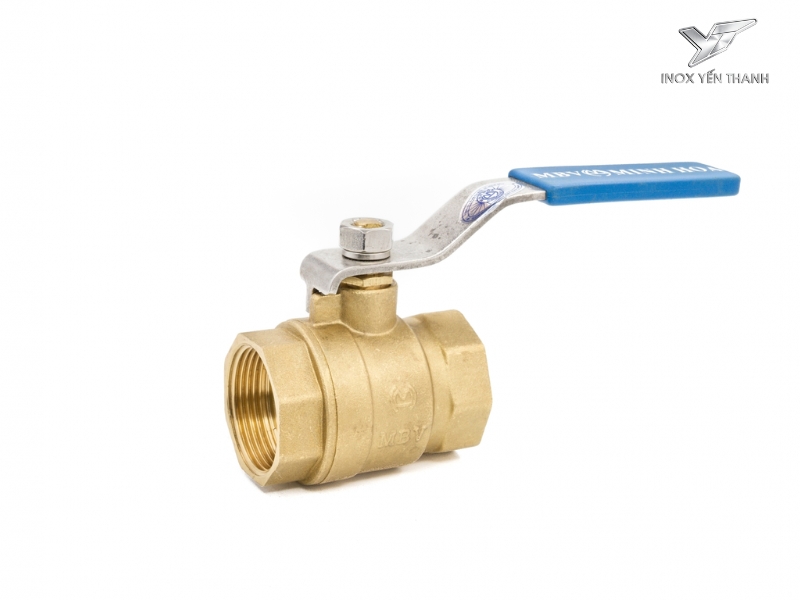

Van bi

Cấu Tạo và Nguyên Lý Hoạt Động

Van bi sử dụng một quả bi (thường làm bằng kim loại hoặc polymer) có lỗ xuyên tâm. Khi xoay quả bi 90 độ, van sẽ đóng hoặc mở hoàn toàn, cho phép hoặc ngăn chặn dòng chảy. Cơ chế hoạt động đơn giản, nhanh chóng và hiệu quả này là một trong những lý do chính khiến van bi được ưa chuộng. Lỗ xuyên tâm có thể là lỗ đầy (full port) hoặc lỗ giảm (reduced port). Van lỗ đầy được ưu tiên hơn trong ngành sơn để giảm thiểu sự tắc nghẽn và duy trì dòng chảy liên tục, đặc biệt với các loại sơn có độ nhớt cao hoặc chứa hạt rắn.

Ưu Điểm Nổi Bật Trong Ngành Sơn

• Đóng/Mở nhanh chóng: Chỉ cần một phần tư vòng quay (90 độ) là van có thể chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn, rất tiện lợi cho các quy trình cần đóng ngắt nhanh.
• Khả năng làm kín tuyệt vời: Thiết kế của van bi cho phép đạt được độ kín cao, giảm thiểu tối đa nguy cơ rò rỉ sơn, dung môi ra môi trường bên ngoài, đảm bảo an toàn và vệ sinh công nghiệp.
• Ít cản trở dòng chảy: Đặc biệt với van bi lỗ đầy, đường kính lỗ tương đương với đường kính ống, giúp giảm thiểu tổn thất áp suất và ngăn ngừa tình trạng tắc nghẽn do sơn đóng cặn. Điều này cực kỳ quan trọng với các loại sơn có độ nhớt cao hoặc chứa các hạt rắn.
• Đa dạng vật liệu: Van bi có thể được chế tạo từ nhiều loại vật liệu khác nhau như inox (SS304, SS316, SS316L), PVC, PP, PTFE, PFA, Hastelloy, v.v., cho phép lựa chọn phù hợp với tính chất ăn mòn của từng loại sơn và dung môi. Đặc biệt, các loại vật liệu chống ăn mòn và lớp lót PTFE/PFA rất quan trọng khi xử lý sơn gốc nước hoặc sơn chứa hóa chất mạnh.
• Dễ dàng tự động hóa: Van bi rất dễ dàng tích hợp với bộ truyền động khí nén hoặc điện, phục vụ cho các hệ thống tự động hóa trong sản xuất sơn, giúp tăng năng suất và giảm thiểu sức lao động.

Ứng Dụng Điển Hình

Van bi được sử dụng rộng rãi trong các hệ thống cấp liệu nguyên liệu thô (dung môi, chất màu, nhựa), hệ thống pha trộn, vận chuyển sơn thành phẩm, và các đường ống cung cấp cho dây chuyền chiết rót. Chúng cũng lý tưởng cho các ứng dụng cần đóng ngắt nhanh và đáng tin cậy.

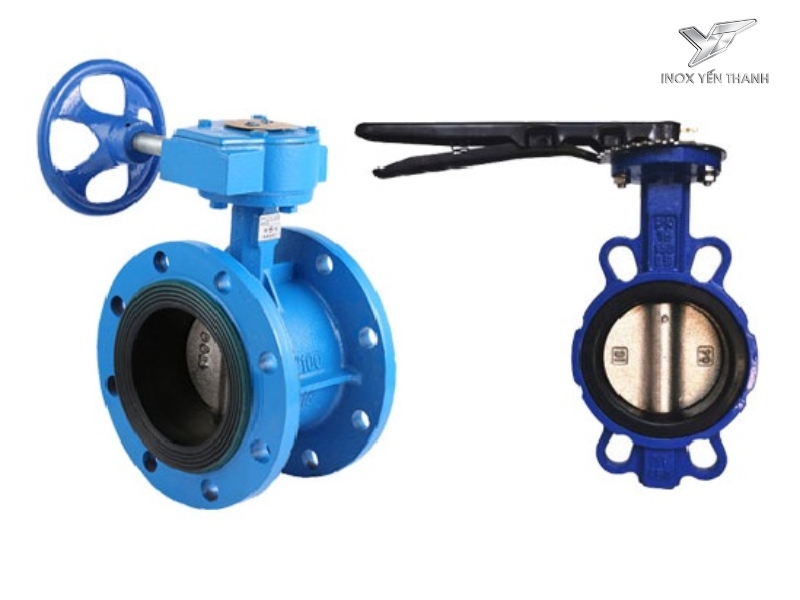

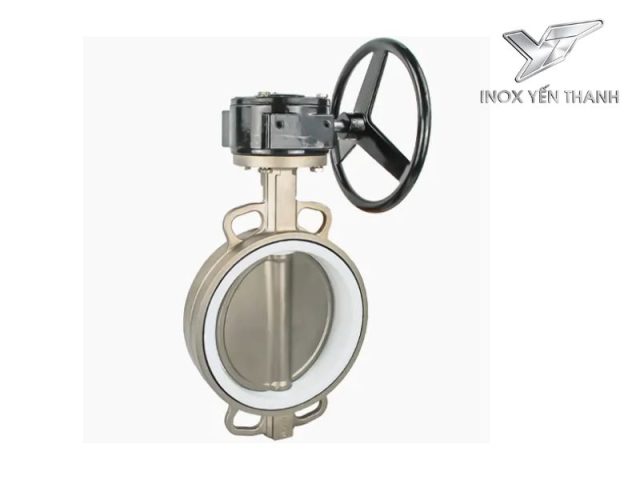

Van bướm

Van bướm là một lựa chọn phổ biến cho các ứng dụng cần đóng ngắt nhanh và không gian lắp đặt hạn chế. Mặc dù không phải lúc nào cũng là lựa chọn hàng đầu cho các loại sơn có độ nhớt quá cao hoặc chứa hạt lớn, nhưng chúng có vai trò quan trọng trong nhiều khía cạnh của ngành sơn.

Cấu Tạo và Nguyên Lý Hoạt Động

Van bướm sử dụng một đĩa kim loại xoay quanh trục (trục quay xuyên qua tâm đĩa) để điều tiết dòng chảy. Khi đĩa song song với dòng chảy, van mở hoàn toàn. Khi đĩa vuông góc với dòng chảy, van đóng hoàn toàn.

Ưu Điểm Nổi Bật Trong Ngành Sơn

• Thiết kế nhỏ gọn, nhẹ: Van bướm có kích thước và trọng lượng nhỏ hơn đáng kể so với van bi hoặc van cổng có cùng kích thước đường ống, giúp tiết kiệm không gian lắp đặt và chi phí vận chuyển.
• Vận hành nhanh chóng: Tương tự van bi, van bướm cũng chỉ cần một phần tư vòng quay để chuyển trạng thái, phù hợp cho các ứng dụng cần đóng ngắt nhanh.
• Chi phí hiệu quả: So với các loại van khác, van bướm thường có chi phí đầu tư ban đầu thấp hơn, đặc biệt đối với các đường ống có đường kính lớn.
• Ít tổn thất áp suất: Khi mở hoàn toàn, đĩa van nằm song song với dòng chảy, gây ra ít tổn thất áp suất hơn so với van cầu.
• Đa dạng vật liệu lót: Đĩa van có thể được bọc bằng các vật liệu như EPDM, NBR, Viton, PTFE để tăng khả năng chống ăn mòn và mài mòn, phù hợp với nhiều loại sơn khác nhau.

Hạn Chế Cần Lưu Ý

Mặc dù có nhiều ưu điểm, van bướm cũng có một số hạn chế khi ứng dụng trong ngành sơn. Đĩa van luôn nằm trong dòng chảy, có thể gây ra một chút cản trở và tích tụ cặn bẩn, đặc biệt với các loại sơn có độ nhớt cực cao hoặc chứa nhiều hạt rắn. Khả năng làm kín tuyệt đối có thể không bằng van bi hoặc van màng trong một số điều kiện nhất định.

Ứng Dụng Điển Hình

Van bướm thường được sử dụng trong các đường ống cấp nước, khí nén, hoặc các dung môi không quá đặc, không chứa hạt rắn lớn. Chúng cũng có thể được dùng cho đường ống thoát, hoặc trong các ứng dụng cần điều tiết lưu lượng với yêu cầu không quá khắt khe về độ kín tuyệt đối hoặc tắc nghẽn. Trong ngành sơn, van bướm thường được tìm thấy ở các đường ống lớn, nơi cần kiểm soát lưu lượng tổng thể hoặc đóng ngắt nhanh các dòng không phải là sơn thành phẩm có tính chất phức tạp.

Quý khách hàng có nhu cầu mua Van bướm. Vui lòng liên hệ với Van công nghiệp Yến Thanh qua Hotline: 0966.658.188 để được tư vấn và báo giá tốt nhất nhé!

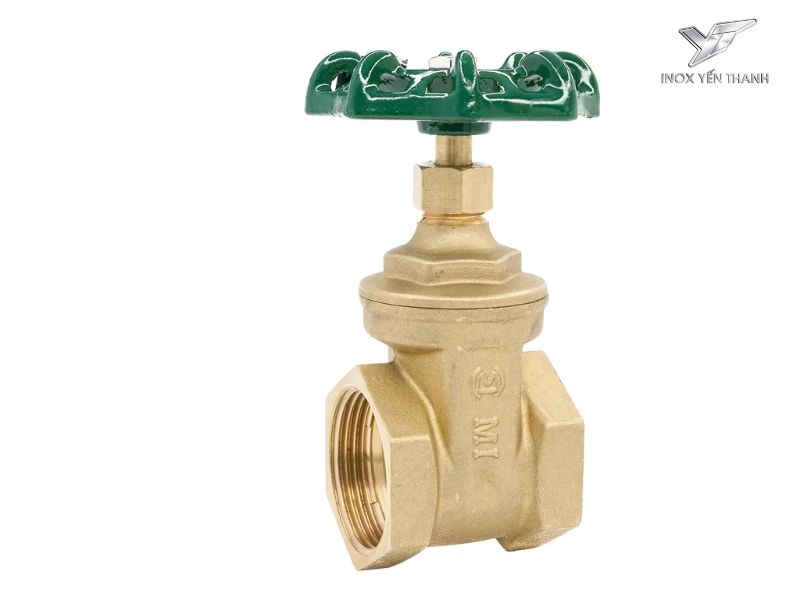

Van cổng

Van cổng là một trong những loại van lâu đời nhất và được sử dụng rộng rãi, đặc biệt khi yêu cầu dòng chảy thẳng và không có tổn thất áp suất đáng kể.

Cấu Tạo và Nguyên Lý Hoạt Động

Van cổng sử dụng một đĩa (cổng) di chuyển lên xuống vuông góc với dòng chảy. Khi van mở hoàn toàn, đĩa được nâng lên hoàn toàn, tạo ra một đường đi thẳng cho dòng chảy. Khi van đóng, đĩa hạ xuống, chặn hoàn toàn dòng chảy.

Ưu Điểm Nổi Bật Trong Ngành Sơn

• Dòng chảy thẳng, ít cản trở: Khi mở hoàn toàn, đĩa van không nằm trong dòng chảy, giúp giảm thiểu tổn thất áp suất và ngăn ngừa sự tích tụ cặn bẩn, rất phù hợp với các loại sơn có độ nhớt cao hoặc chứa hạt rắn, giảm thiểu tắc nghẽn.
• Khả năng làm kín tốt: Khi đóng hoàn toàn, van cổng cung cấp khả năng làm kín tốt, ngăn chặn rò rỉ.
• Thiết kế đơn giản, bền bỉ: Cấu tạo tương đối đơn giản giúp van cổng có độ bền cao và ít yêu cầu bảo trì.

Hạn Chế Cần Lưu Ý

• Chỉ dùng cho đóng/mở hoàn toàn: Van cổng không phù hợp để điều tiết lưu lượng. Nếu sử dụng van cổng ở trạng thái mở một phần, đĩa van sẽ bị mài mòn nhanh chóng do dòng chảy tốc độ cao và có thể gây ra hiện tượng xâm thực.
• Vận hành chậm: Việc đóng/mở van cổng cần nhiều vòng quay và mất thời gian hơn so với van bi hay van bướm.
• Kích thước lớn: Tương tự van cầu, van cổng cũng có kích thước tương đối lớn, đặc biệt là phần thân van và tay quay, đòi hỏi không gian lắp đặt.

Ứng Dụng Điển Hình

Van cổng thường được sử dụng ở các đường ống chính, nơi cần đóng/mở hoàn toàn dòng chảy và không cần điều tiết lưu lượng. Chúng được tìm thấy ở các hệ thống cấp liệu lớn, đường ống dẫn dung môi, hoặc các ứng dụng cần cô lập một phần của hệ thống để bảo trì. Tuy nhiên, với các loại sơn có độ nhớt cực cao và dễ đóng rắn, việc vệ sinh van cổng có thể khó khăn do có các hốc trong thân van.

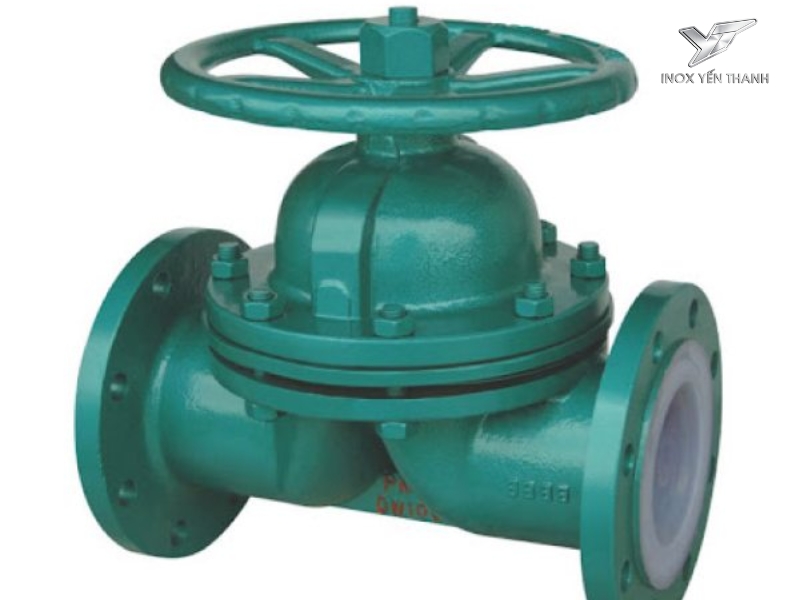

Van màng

Van màng là một loại van đặc biệt quan trọng trong ngành sơn, đặc biệt khi xử lý các loại sơn có tính ăn mòn cao, sơn gốc nước, hoặc các ứng dụng đòi hỏi vệ sinh nghiêm ngặt.

Cấu Tạo và Nguyên Lý Hoạt Động

Van màng sử dụng một tấm màng linh hoạt (thường làm bằng cao su, PTFE, EPDM, Viton, Buna-N) để ngăn cách phần thân van chứa lưu chất với cơ cấu vận hành bên ngoài. Khi van đóng, một bộ phận nén sẽ ép tấm màng xuống, chặn hoàn toàn dòng chảy. Khi van mở, tấm màng được nâng lên, tạo đường đi cho lưu chất.

Ưu Điểm Nổi Bật Trong Ngành Sơn

• Khả năng chống ăn mòn vượt trội: Đây là ưu điểm lớn nhất của van màng. Do màng ngăn cách hoàn toàn lưu chất với bộ phận truyền động, chỉ có màng và thân van tiếp xúc với sơn. Màng có thể được làm từ các vật liệu polymer chịu hóa chất cực tốt như PTFE, PFA, ETFE, EPDM, Viton, giúp van hoạt động bền bỉ trong môi trường hóa chất mạnh, sơn gốc nước, hoặc dung môi ăn mòn.
• Thiết kế không gây kẹt lưu chất (Weirless/Straight-Through): Nhiều loại van màng có thiết kế không có khoang chết (dead space), giúp ngăn ngừa sự tích tụ sơn, tắc nghẽn và đảm bảo dòng chảy liên tục. Điều này đặc biệt quan trọng với sơn có độ nhớt cao hoặc chứa các hạt lơ lửng, giúp giảm thiểu tình trạng lắng đọng và dễ dàng vệ sinh.
• Làm kín tuyệt đối: Màng van tạo ra một rào cản kín hoàn toàn, ngăn chặn rò rỉ ra bên ngoài và nhiễm bẩn từ bên ngoài vào trong hệ thống. Điều này cực kỳ quan trọng trong ngành sơn để duy trì chất lượng sản phẩm và an toàn lao động.
• Vệ sinh dễ dàng (CIP/SIP): Nhờ thiết kế không có khoang chết và bề mặt tiếp xúc mịn màng, van màng rất thích hợp cho các ứng dụng đòi hỏi quy trình vệ sinh tại chỗ (Clean-In-Place – CIP) hoặc tiệt trùng tại chỗ (Sterilization-In-Place – SIP), giúp duy trì môi trường sản xuất sạch sẽ, tránh lây nhiễm chéo giữa các loại sơn.
• Khả năng điều chỉnh lưu lượng tốt: Mặc dù thường được sử dụng cho mục đích đóng ngắt, van màng cũng có khả năng điều chỉnh lưu lượng khá tốt ở một phạm vi nhất định, đặc biệt là loại van màng weir (có gờ).

Ứng Dụng Điển Hình

Van màng lý tưởng cho việc xử lý các loại sơn gốc nước, sơn chứa axit/kiềm, các dung môi dễ ăn mòn, hoặc trong các khu vực sản xuất sơn yêu cầu vệ sinh cao như sơn dùng trong thực phẩm, y tế, hoặc các ứng dụng đặc biệt. Chúng cũng được dùng trong hệ thống xử lý nước thải công nghiệp sơn.

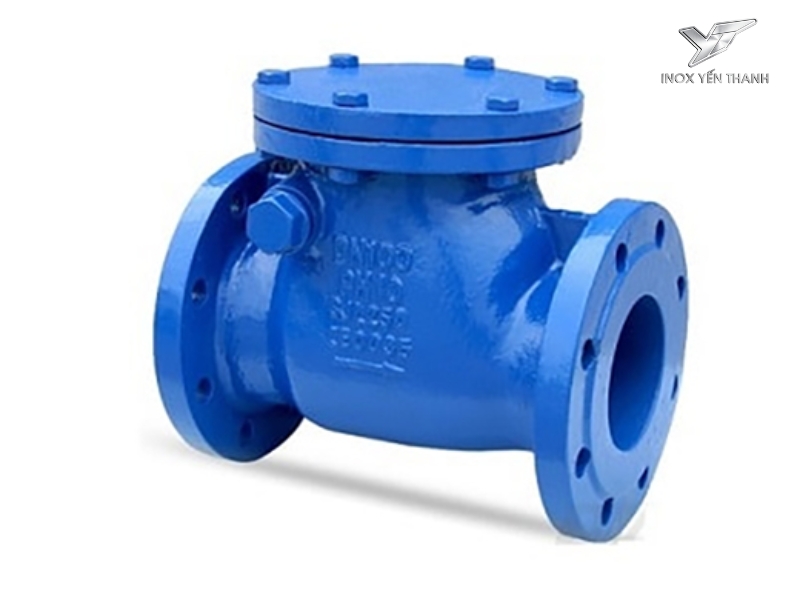

Van một chiều

Cấu Tạo và Nguyên Lý Hoạt Động

Van một chiều hoạt động hoàn toàn tự động dựa trên áp lực của dòng chảy. Khi áp lực của dòng chảy theo chiều thuận đủ lớn, nó sẽ đẩy bộ phận đóng (đĩa, bi hoặc cánh) mở ra, cho phép lưu chất đi qua. Ngược lại, khi dòng chảy có xu hướng đảo chiều hoặc áp lực dòng chảy xuôi giảm, bộ phận đóng sẽ tự động đóng lại (thường do trọng lực, lò xo hoặc áp lực ngược), ngăn chặn dòng chảy ngược. Có nhiều loại van một chiều phổ biến:

• Van một chiều dạng xoay (Swing Check Valve): Sử dụng một đĩa xoay quanh bản lề. Khi dòng chảy xuôi, đĩa mở. Khi dòng chảy ngược, đĩa đóng lại vào ghế van.
• Van một chiều dạng nâng (Lift Check Valve): Sử dụng một đĩa hoặc piston di chuyển lên xuống. Khi dòng chảy xuôi, đĩa nâng lên. Khi dòng chảy ngược, đĩa hạ xuống đóng van. Thường dùng cho các đường ống thẳng.
• Van một chiều dạng bi (Ball Check Valve): Sử dụng một viên bi. Khi dòng chảy xuôi, bi bị đẩy lên. Khi dòng chảy ngược, bi lăn về vị trí đóng. Loại này thường phù hợp cho chất lỏng nhớt và có thể chứa hạt nhỏ.
• Van một chiều dạng lò xo (Spring-Loaded Check Valve): Sử dụng lò xo để giữ đĩa hoặc bi ở vị trí đóng. Áp lực dòng chảy xuôi phải đủ mạnh để nén lò xo và mở van. Lò xo giúp đóng van nhanh chóng và hiệu quả hơn, ngay cả trong điều kiện áp suất thấp.

Ưu Điểm Nổi Bật Trong Ngành Sơn

• Bảo vệ bơm và thiết bị: Đây là vai trò quan trọng nhất. Van một chiều ngăn chặn sơn hoặc dung môi chảy ngược về bơm khi bơm ngừng hoạt động, tránh hiện tượng xâm thực (cavitation) hoặc quá tải, kéo dài tuổi thọ của bơm.
• Ngăn chặn sự nhiễm bẩn chéo: Trong các hệ thống pha trộn hoặc cấp liệu nhiều loại hóa chất/sơn, van một chiều đảm bảo rằng các chất lỏng không bị lẫn vào nhau do dòng chảy ngược, duy trì chất lượng sản phẩm.
• Đảm bảo dòng chảy một chiều: Quan trọng trong các quy trình mà dòng chảy chỉ được phép đi theo một hướng nhất định, ví dụ như từ bồn chứa đến dây chuyền sản xuất.
• Hoạt động tự động: Không cần nguồn năng lượng bên ngoài hay sự can thiệp của con người, van tự động phản ứng với sự thay đổi áp lực dòng chảy.
• Đa dạng vật liệu: Tương tự như các loại van khác, van một chiều cũng có thể được chế tạo từ nhiều vật liệu chống ăn mòn như inox (SS304, SS316, SS316L), PVC, PP, hoặc có lớp lót PTFE/PFA, đảm bảo tương thích với tính chất của sơn và dung môi.

Ứng Dụng Điển Hình

Van một chiều được sử dụng rộng rãi sau các máy bơm (bơm sơn, bơm dung môi), trước các thiết bị định lượng nhạy cảm, tại các điểm nối đường ống để ngăn chặn dòng chảy ngược hoặc tại các điểm thoát nước thải để ngăn ngừa nước bẩn chảy ngược vào hệ thống. Trong ngành sơn, chúng thường được lắp đặt ở:

• Đường xả của bơm: Để bảo vệ bơm khỏi áp lực ngược và hiện tượng mất mồi.
• Đường ống cấp liệu từ bồn chứa: Đảm bảo sơn/dung môi chỉ đi theo một hướng vào quy trình sản xuất.
• Hệ thống pha trộn: Ngăn chặn sự trộn lẫn không mong muốn giữa các thành phần khác nhau.
• Hệ thống xử lý nước thải: Đảm bảo nước thải chỉ chảy ra ngoài mà không chảy ngược lại.

                  >>> Xem thêm: Van một chiều cho hệ thống bơm và cách lắp đặt nhanh chóng

Mẹo chọn van công nghiệp phù hợp

Việc lựa chọn van công nghiệp phù hợp cho ngành sơn không chỉ giúp đảm bảo hiệu suất hoạt động của hệ thống mà còn góp phần kéo dài tuổi thọ thiết bị và nâng cao chất lượng sản phẩm. Dưới đây là một số mẹo quan trọng giúp bạn đưa ra quyết định đúng đắn:

Loại van: Đối với ngành sơn cần lựa chọn loại van thích ứng với các yêu cầu về áp suất, nhiệt độ khác nhau.

Chất liệu: Chất liệu của van có chịu được phản ứng hóa học, môi trường ẩm ướt, nhiệt độ cao và áp suất cao hay không.

Yêu cầu cụ thể: Với một số ứng dụng đặc biệt, chẳng hạn như khu vực có nguy cơ cháy nổ,… thì phải sử dụng các loại van có thiết kế và vật liệu đặc biệt.

Lựa chọn van công nghiệp chuyên sử dụng cho ngành sơn không chỉ phụ thuộc vào đặc điểm kỹ thuật của van mà còn cần cân nhắc đến tính chất của loại sơn, tần suất sử dụng và yêu cầu vệ sinh trong từng công đoạn sản xuất. Sử dụng đúng loại van giúp hệ thống hoạt động trơn tru, giảm thiểu rủi ro hư hỏng, tránh lãng phí nguyên liệu và đảm bảo chất lượng sản phẩm sơn đầu ra.

Nếu bạn đang tìm kiếm giải pháp tối ưu cho hệ thống van ngành sơn, đừng ngần ngại liên hệ với các đơn vị cung cấp uy tín như Van công nghiệp Yến Thanh để được tư vấn và hỗ trợ lựa chọn loại van phù hợp nhất.
