Y lọc là thiết bị quan trọng trong hệ thống đường ống, giúp loại bỏ được cặn bẩn trong đường ống một cách hiệu quả. Việc lắp đặt Y lọc đúng cách không chỉ giúp bảo vệ hệ thống mà con nâng cao tuổi thọ cho toàn bộ thiết bị vận hành. Cùng Yến Thanh tìm hiểu về cấu tạo, nguyên lý hoạt động đến các bước lắp đặt Y lọc chuẩn kỹ thuật thông qua bài viết dưới đây.
Y lọc là gì?
Y lọc (Y Strainer Valve) là dòng van được lắp đặt trong hệ thống ống dẫn để lọc cặn bẩn, rỉ sét, đất cát hay các vật thể lạ ra khỏi dòng lưu chất. Sở dĩ được gọi là Y lọc vì thân van có hình chữ Y, một nhánh được sử dụng để gắn lưới lọc, nhánh còn lại là đường ống chính dẫn lưu chất.
Công dụng của van y lọc
Van y lọc được sản xuất với mục đích:
- Loại bỏ tạp chất, cặn bẩn có ở dòng chảy trong hệ thống, giúp cho dòng lưu chất sạch hơn.
- Bảo vệ các thiết bị như van điều khiển, đồng hồ đo lưu lượng, máy bơm và thiết bị truyền động khởi hư hại do cặn bẩn gây ra trong quá trình hoạt động.
- Đảm bảo hệ thống hoạt động ổn định, tránh tắc nghẽn, tăng tuổi thọ và hiệu suất làm việc.
- Tiết kiệm các chi phí bảo trì, sửa chữa không cần thiết.

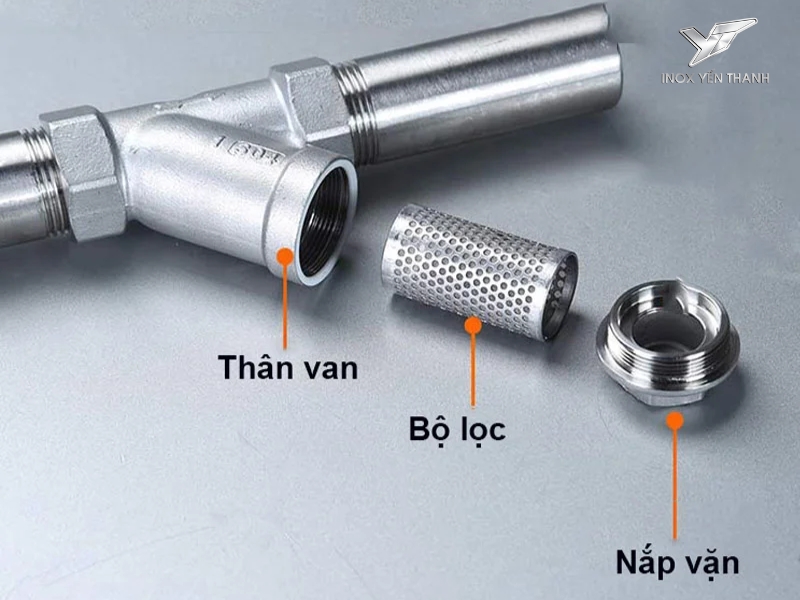

Bộ phận tạo nên van y lọc
Thân y lọc
Đây là phần chính của van được thiết kế nhằm bảo vệ các bộ phận bên trọng y lọc, giảm thiểu tác động từ môi trường bên ngoài. Thân y lọc được chế tác từ gang, đồng, inox hoặc thép và thiết kế theo dạng chữ Y để tối ưu việc dẫn dòng và tách rác khi hoạt động. Nó được sử dụng để nối với đường ống và là nơi giúp dòng lưu chất chảy qua.
Lưới lọc
Lưới lọc được làm bằng inox không gỉ để chống lại sự ăn mòn, có nhiều kích thước lỗ lọc khác nhau tùy theo nhu cầu sử dụng. Đây là bộ phận quan trọng nhất của van với công dụng lọc các tạp chất, rác bẩn ở trong hệ thống.
Lưới lọc được chia làm 2 loại:
- Lưới đục lỗ: Được làm từ tấm kim loại đục các lỗ tròn đều nhau, kích thước từ 0.8mm – 3.2mm.
- Lưới đan: Cấu tạo bằng cách đan các sợi kim loại nhỏ với đường kính chỉ từ 0.07mm, dùng để lọc các hạt bụi mịn, cặn li ti. Lưới này được cố định bằng bulong, dễ tháo lắp để vệ sinh hoặc thay mới.
Nắp lọc y
Nắp van là bộ phận được lắp ở đầu dưới của nhánh chứa lưới lọc. Nó được cố định bằng bu lông hoặc ren tùy vào thiết kế. Nắp thường được chế tác với chất liệu đồng bộ thân van để đảm bảo độ kín và bền bỉ.
Chức năng của nắp lọc y:
- Giữ cố định lưới lọc bên trong.
- Cho phép tháo mở để dễ dàng vệ sinh, thay thế.
- Chống rò rỉ nhờ lớp gioăng đi kèm.
Gioăng làm kín
Gioăng làm kín có vai trò ngăn chặn hiện tượng rò rỉ chất lỏng hoặc chất khí ra ngoài. Vật liệu phổ biến được sử dụng là Teflon, PTFE chịu nhiệt và áp lực tốt.
Gioăng được đặt giữa các bề mặt tiếp xúc như nắp van và thân van, hoặc tại các mối nối để đảm bảo sự kín hoàn toàn cho hệ thống.

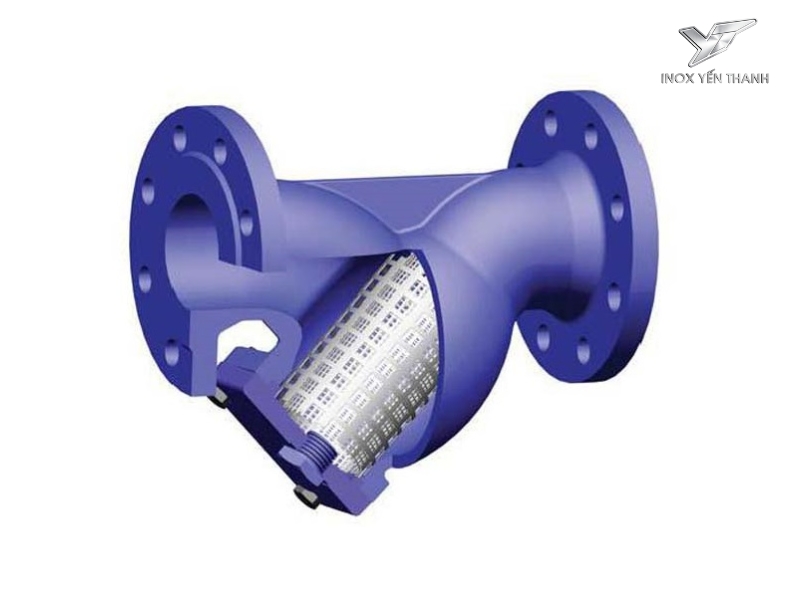

Nguyên lý hoạt động của van y lọc
Nguyên lý hoạt động của van y lọc khá đơn giản nhưng hiệu quả vô cùng tốt:
Khi dòng chất lỏng hoặc khí chảy qua hệ thống, lưu chất sẽ đi vào thân chính của van Y. Tại nhánh phụ của thân van, lưới lọc sẽ giữ lại tất cả tạp chất, mảnh vụ hay cặn bẩn trước khi dòng chảy tiếp tục được lưu thông. Các tạp chất được giữa lại trong khoang chứa giúp bảo vệ các thiết bị phía sau của hệ thống. Sau một thời gian sử dụng, người dùng có thể tháo nắp van và lấy lưới lọc ra để vệ sinh hoặc thay thế nếu cần thiết.
Nhờ thiết kế thông minh, van Y lọc giúp lọc cặn hiệu quả mà không làm giảm đáng kể áp suất hay lưu lượng dòng chảy trong hệ thống.
Phân loại van y lọc theo từng loại phổ biến hiện nay
Phân loại theo chất liệu
Van Y lọc inox: Van y lọc inox được chế tác từ các loại thép không gỉ như inox 201, inox 304 hoặc inox 316, mang lại khả năng chống ăn mòn, chịu nhiệt và áp suất cao.
>>> Xem thêm: Địa chỉ mua y lọc inox giá rẻ, hàng chính hãng, có bảo hành

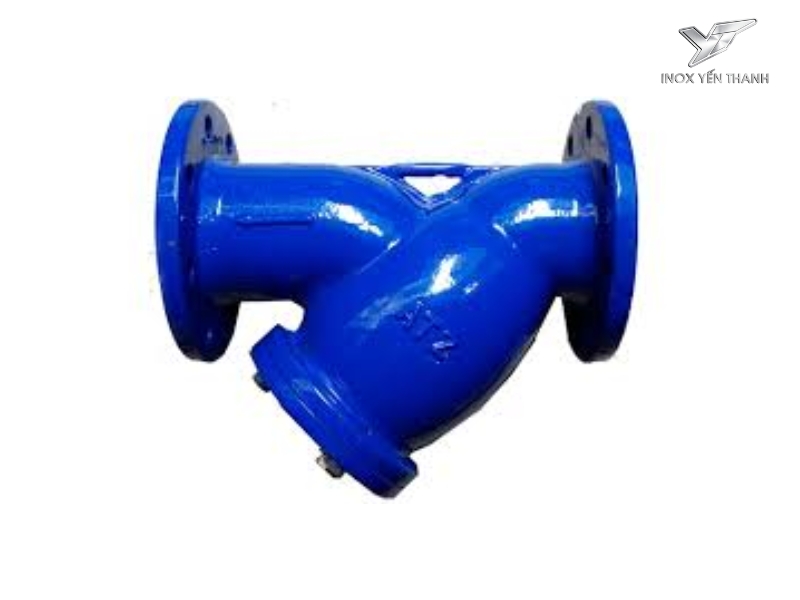

Van Y lọc gang: Được làm từ gang dẻo, van y lọc gang có khả năng chịu lực tốt, chịu áp lực và nhiệt độ vừa phải. Bên ngoài thường được phủ thêm lớp sơn Epoxy với mục đích chống gỉ và chống ăn mòn.
Van Y lọc thép: Van y lọc thép thường là thép hàn liền khối hoặc thép đúc nguyên khối, có độ bền cơ học cao, chịu áp lực lớn và làm việc ổn định trong môi trường khắc nghiệt như hơi nóng, dầu, khí nén hoặc hóa chất nặng.
Van Y lọc đồng: Van Y lọc đồng được chế tạo từ đồng thau hoặc đồng đỏ, có tính kháng khuẩn tự nhiên và dẫn nhiệt tốt với thiết kế nhỏ gọn, dễ lắp đặt và tháo rời.
Van Y lọc nhựa: Được làm từ các loại nhựa kỹ thuật như PVC, PVC hoặc CPVC, van lọc Y nhựa có trọng lượng nhẹ, giá thành rẻ, và kháng hóa chất cao.
>>> Xem thêm: Y lọc nhựa là gì? Chi tiết từ A-Z kiến thức về y lọc nhựa
Phân loại theo xuất xứ
Van y lọc Hàn Quốc: Hàn Quốc là quốc gia tiên phong trong sản xuất van công nghiệp chất lượng cao. Các thương hiệu nổi bật như JMV, Wonil, Samwoo cung cấp sản phẩm đạt tiêu chuẩn quốc tế, được kiểm định nghiêm ngặt, độ bền cao, phù hợp cho cả công trình công nghiệp và dân dụng.
Van y lọc Đài Loan: Van lọc Y xuất xứ từ Đài Loan rất phổ biến tại Việt Nam nhờ giá thành hợp lý và chất lượng ổn định.
Van y lọc Trung Quốc: Sản phẩm từ Trung Quốc có ưu điểm giá rẻ, đa dạng mẫu mã, nhiều kích thước và chủng loại.
Van y lọc Nhật Bản: Nhật Bản nổi tiếng với các thương hiệu như KITZ, Toyo, Yoshitake, luôn đảm bảo quy trình sản xuất nghiêm ngặt, sản phẩm đạt độ chính xác cao, độ bền lâu dài.
Van y lọc Malaysia: Các thương hiệu như AUT và ARV đến từ Malaysia mang đến giải pháp tiết kiệm chi phí đầu tư nhưng vẫn đảm bảo chất lượng.
Phân loại theo kiểu kết nối
Van lọc Y nối mặt bích: Là loại kết nối thông dụng nhất trong các hệ thống công nghiệp lớn, van Y lọc mặt bích sử dụng các bulong siết chặt vào mặt bích của đường ống.
Van lọc Y nối ren: Van Y lọc ren sử dụng các vòng ren để vặn trực tiếp vào đường ống. Kiểu kết nối này phù hợp với đường ống có kích thước nhỏ, tiện lợi trong lắp đặt tại các công trình dân dụng hoặc khu dân cư.
Van lọc Y rắc co: Van lọc Y nối rắc co thường được sử dụng cho các loại van nhựa, cho phép tháo rời dễ dàng mà không cần cắt ống.
Ưu nhược điểm của van y lọc
Ưu điểm:
- Lọc sạch cặn bẩn, bảo vệ thiết bị.
- Cấu tạo đơn giản, dễ tháo lắp và bảo trì.
- Khả năng hoạt động liên tục, ít bị gián đoạn.
- Đa dạng về chất liệu, kích cỡ và kiểu kết nối.
- Giá thành rẻ hơn so với một số loại van khác.
Nhược điểm:
- Cần vệ sinh định kỳ để tránh tình trạng tắc nghẽn.
- Với chất lỏng chứa hạt mịn, lưới học có thể bị nghẹt nhanh.
Hướng dẫn thao tác lắp đặt y lọc đảm bảo kỹ thuật
Chuẩn bị trước khi lắp đặt
- Chọn vị trí lắp đặt hợp lý: Nơi thông thoáng, dễ tháo lắp để vệ sinh lưới lọc.
- Đảm bảo hướng lắp đúng chiều dòng chảy theo mũi tên in trên thân lọc.
- Chọn van y lọc có độ giảm áp phù hợp, tốt nhất là ≤ 0.1 MPa để không ảnh hưởng đến áp suất của hệ thống.
- Gắn đồng hồ đo áp suất hai đầu giúp theo dõi tình trạng tắc nghẽn.
Trình tự tiến hành lắp đặt
- Đầu tiên, đưa đầu tay cầm vào lỗ lục giác, sau đó sử dụng các ốc vít điều chỉnh để cố định. Có thể gắn một con vít hoặc hai khóa xoay để đảm bảo chắc chắn.
- Tiếp tục, đặt đầu tay cầm vào lỗ ngũ giác thông qua cock (với nút đóng nằm phía dưới), sau đó xoay cock về phía bên trái hoặc bên phải tùy theo yêu cầu.
- Cân chỉnh mũi tên trên từng cock và tay cầm sao cho khớp với dấu mũi tên cuối cùng trên tấm chắn.
- Sau khi thay thế cock, hãy siết chặt vít điều chỉnh của các khóa theo hướng ngược lại. Trong trường hợp cả cock và vít cùng xoay, sử dụng chìa khóa để giữ cố định một trong hai bộ phận. Lưu ý: các vít gắn với tay cầm cần được siết chặt chắc chắn để đảm bảo an toàn khi vận hành.
- Cuối cùng, sau khi hoàn tất việc thay cock, cần vệ sinh sạch sẽ bộ lọc Y (lọc này nằm ở hướng ngược với chiều dòng chảy) để đảm bảo hệ thống hoạt động ổn định.
Các tiêu chí khi lựa chọn van y lọc
- Chất liệu phù hợp với loại chất lỏng và điều kiện môi trường.
- Áp suất và nhiệt độ làm việc của hệ thống.
- Kích thước kết nối đúng với đường ống.
- Xuất xứ rõ ràng, thương hiệu uy tín.
- Lưới lọc dễ thay thế, vệ sinh.
Địa chỉ mua van y lọc uy tín, chất lượng tại Hà Nội
Nếu bạn đang tìm địa chỉ cung ứng van y lọc uy tín tạo Hà Nội thì van công nghiệp Yến Thanh là sự lựa chọn hợp lý. Với hơn 20 năm kinh nghiệm trong lĩnh vực cung ứng các sản phẩm về inox, Yến Thanh đã không ngừng phát triển mạnh mẽ để trở thành một trong những đơn vị nhập khẩu và phân phối các sản phẩm ống hộp inox, phụ kiện inox, van inox hàng đầu Việt Nam. Với phương châm, “uy tín – chất lượng – chuyên nghiệp”, chúng tôi trở thành đơn vị đồng hành quen thuộc của hàng trăm dự án lớn nhỏ trên toàn quốc.
Việc lắp đặt Y lọc đúng cách là bước không thể thiếu để hệ thống vận hành trơn tru, bảo vệ toàn bộ thiết bị và tiết kiệm chi phí bảo trì. Hãy lựa chọn đúng loại Y lọc phù hợp, thực hiện lắp đặt theo kỹ thuật chuẩn và luôn bảo trì định kỳ để đảm bảo hiệu quả lọc cặn tối ưu.
