Van điều khiển điện là một trong những thiết bị được ứng dụng phổ biến trong hệ thống tự động hóa với mục đích kiểm soát dòng chảy của chất lỏng hoặc khí. Tuy nhiên, nhiều người dùng vẫn chưa biết cách đấu nối đúng kỹ thuật để mang lại hiệu quả trong quá trình sử dụng. Bài viết dưới đây Yến Thanh sẽ chia sẻ cách đấu nối van điều khiển điện đơn giản, chi tiết nhất dành cho người mới bắt đầu.
Cấu tạo của van điều khiển điện
Van điều khiển điện được cấu tạo từ 2 thành phần chính là bộ điều khiển điện và phần thân van.
Phần van cơ:

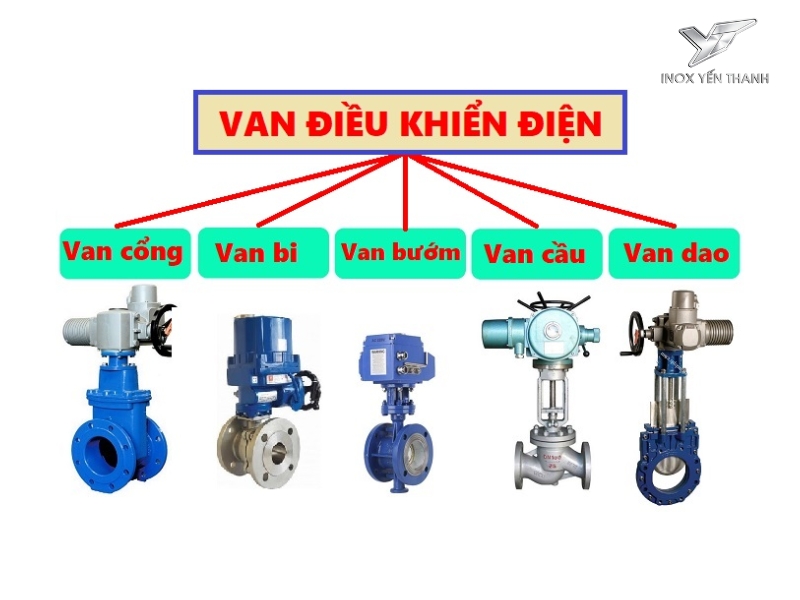

- Được thiết kế với đa dạng kích thước và kiểu dáng như là van bi, van cổng, van bướm,…
- Chế tác từ các vật liệu như gang, thép, inox, đồng, nhựa,… với các đặc tính riêng phù hợp với từng môi trường sử dụng khác nhau.
- Van cơ có thể được lắp đặt vào hệ thống theo nhiều kiểu như nối ren, rắc co, mặt bích,… tùy thuộc theo nhu cầu sử dụng và điều kiện làm việc.
>>> Có thể bạn quan tâm: Van bi inox là gì? Cấu tạo, phân loại và bảng báo giá mới nhất
Phần điều khiển điện (motor điện): Đây là bộ phận quan trọng nhất trong hệ thống van điều khiển. Motor điện có nhiều kiểu dáng và kích thước khác nhau nhưng đều bao gồm các bộ phận sau:
- Vỏ ngoài: Là lớp bảo vệ giúp đầu điều khiển chống lại tác động từ môi trường.
- Công tắc hành trình và bộ hiển thị trạng thái: Thiết lập chu trình vận hành của van.
- Bảng mạch điện: Là trung tâm kết nối giữa các linh kiện trong động cơ điện giúp vận hành van.
- Cuộn dây điện: Tiếp nhận nguồn điện từ bảng mạch và chuyển đổi thành năng lượng cơ học để kích hoạt cơ cấu đóng/mở van.
- Tụ điện: Là linh kiện dùng để lưu trữ năng lượng điện.
- Bộ trợ lực và bánh răng giảm tải: Giúp giảm tải lực tác động, tối ưu hiệu suất hoạt động.
- Tay quay cơ: Bộ phận vận hành dự phòng khi hệ thống gặp sự cố.
>>> Tham khảo thêm: Bảng mạch van điều khiển điện và những điều bạn chưa biết
Hướng dẫn cách đấu nối van điều khiển điện theo từng loại
Đấu nối van điều khiển điện đúng chuẩn sẽ giúp van hoạt động hiệu quả và giảm rủi ro về cháy nổ hay hư hỏng trong quá trình vận hành. Toàn bộ sản phẩm van điều khiển điện đều có chung cách đấu nối theo từng nguồn điện áp cụ thể sau đây:
Hướng dẫn cách đấu nối van điều khiển điện on off 24VDC

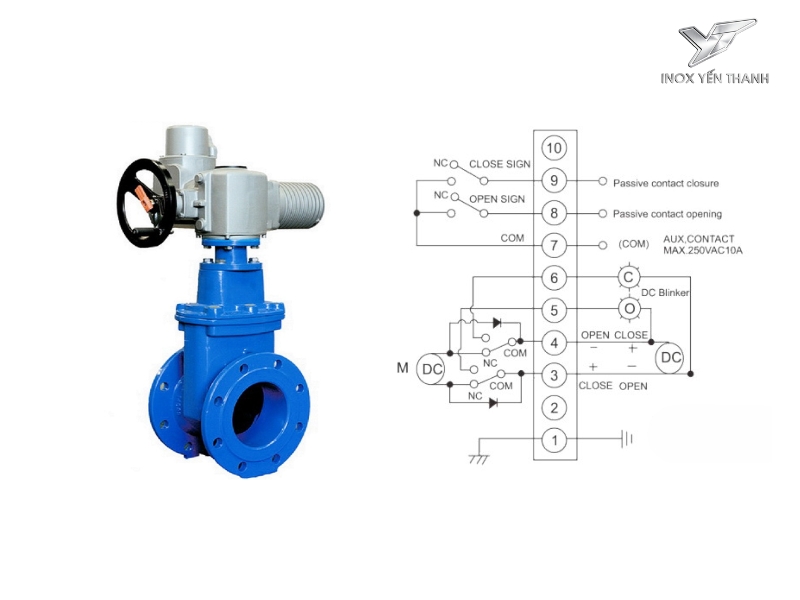

Van on/off 24VDC thường được sử dụng trong hệ thống điều khiển bằng nguồn điện 1 chiều. Để đấu nối van điều khiển on off 24VDC, cần kiểm tra sơ đồ bảng mạch in sẵn trong nắp van, thông thường các chân sẽ được đánh số từ 2 đến 10 để hướng dẫn đấu nối. Dưới đây là hướng dẫn chi tiết:
- Đấu dây dương chân 3 với dây âm chân 4: Van sẽ mở hoàn toàn cho đến khi motor dừng ở cuối hành trình.
- Đấu dây âm chân 3 với dây dương chân 4: Van sẽ đóng hoàn toàn, motor dừng khi đi hết hành trình ngược lại.
- Đấu dây chân 5 và 6: Đèn báo sáng để xác nhận có nguồn cấp.
- Đấu dây chân 7 với chân 8: Gửi tín hiệu thông báo trạng thái van đang mở hoàn toàn.
- Đấu dây chân 7 với dây chân 9: Truyền tín hiệu xác nhận van đang đóng hoàn toàn.
Lưu ý: Nguồn cấp điện cho van cần sử dụng chuẩn nguồn điện 24VDC, cấp sai điện áp có thể dẫn đến tình trạng cháy motor hoặc hỏng bo mạch điều khiển. Sử dụng nguồn điện ổn định và kiểm tra kỹ trước khi đấu nối.
Hướng dẫn cách đấu nối van điều khiển điện on off 220VAC

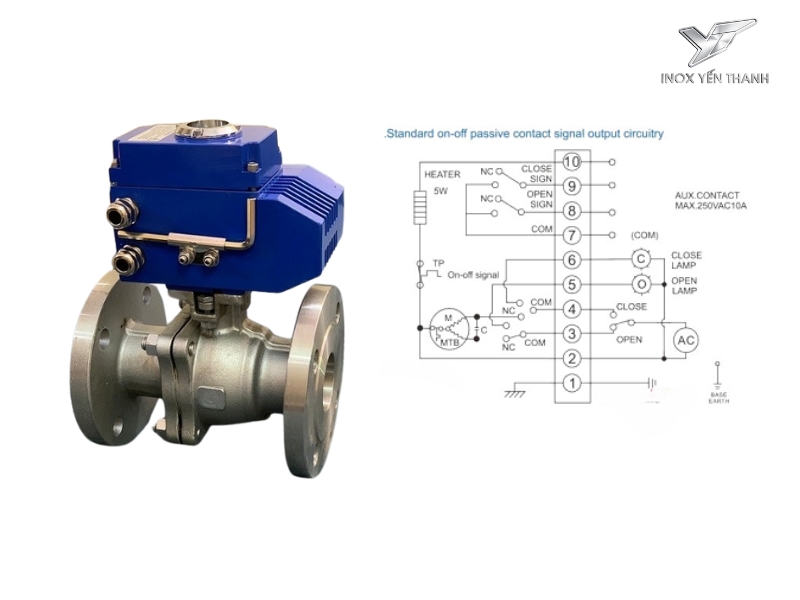

Van điều khiển on/off 220VAC sử dụng nguồn điện xoay chiều dân dụng, rất phổ biến trong hệ thống điều khiển dân dụng và công nghiệp. Các chân đấu nối của van điều khiển điện on/off 220VAC cũng được đánh số từ 2-10 như dòng van điều khiển điện on/off 24VDC. Nguyên lý hoạt động tương tự dòng 24VDC nhưng có yêu cầu cách ly và đảm bảo an toàn cao hơn do dùng điện áp cao.
Chân 2 là dây chung, ta đấu nối như sau:
- Đấu chân 2 với 3: Van sẽ mở hoàn toàn, motor hoạt động đến hết hành trình.
- Đấu chân 2 với 4: Van sẽ đóng hoàn toàn theo hành trình ngược lại.
- Chân 5 và 6: Kết nối đèn báo trạng thái có điện.
- Các chân 7, 8 và 9: Là đầu ra tín hiệu phản hồi để báo về hệ thống điều khiển tương tự như dòng van điện 24VDC.
Hướng dẫn cách đấu nối van điều khiển điện tuyến tính 220VAC
Van điều khiển tuyến tính 220VAC là thiết bị điều khiển theo mức độ đóng mở thay vì chỉ on hoặc off. Quá trình đấu nối dòng van ngày diễn ra phức tạp hơn so với van on/off vì phải kết nối với các dây tín hiệu tuyến tính. Loại van này thích hợp trong hệ thống cần điều tiết lưu lượng chính xác như HVAC, hệ thống xử lý nước, hóa chất,…

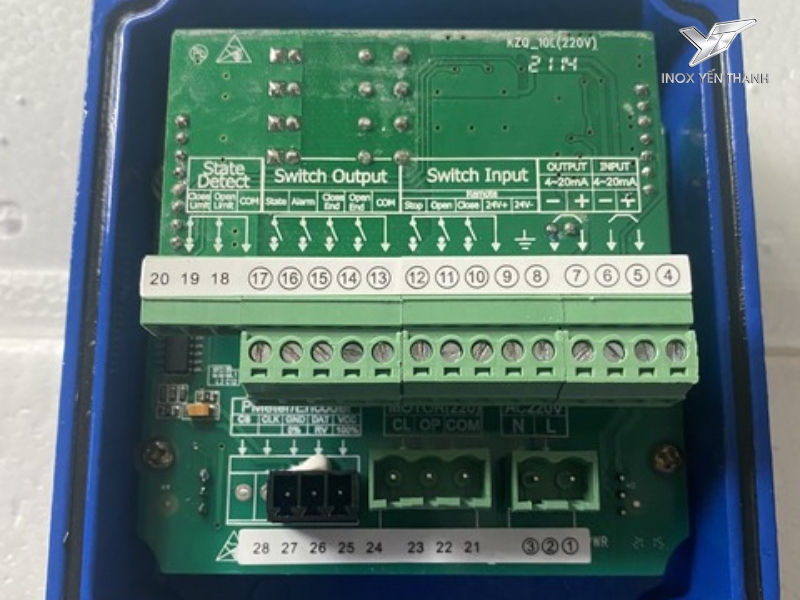

Các đầu điện tuyến tính có thể đánh số từ 2 đến 28 khá nhiều, tuy nhiên chỉ cần lưu ý những chân chính sau:
Nguồn cấp 220VAC: Đấu chân 1 và 2 hoặc dây nguồn L (dây lạnh) và N (dây nóng) với nguồn điện 220V.
Các đầu số 4, 5, 6 và 7 được đấu nối để kết nối tín hiệu tuyến tính cấp 4-20mA:
- Tín hiệu điều khiển đầu vào: Chân 4 và 5 dùng để nhận tín hiệu analog đầu vào.
- Tín hiệu phản hồi đầu ra: Chân 6 và 7 gửi tín hiệu phản hồi trạng thái van cho bộ điều khiển trung tâm.
Hai đầu số 19 và 20 báo tín hiệu van điều khiển đang đóng hoặc mở hoàn toàn thông báo về tủ điện hoặc các thiết bị điều khiển:
- Chân 19 đấu nối gửi thông báo van đã mở hoàn toàn.
- Chân 20 gửi tín hiệu báo van đã đóng hoàn toàn.
Lưu ý khi đấu nối van điều khiển điện
Để đảm bảo an toàn và hoạt động ổn định, khi đấu nối van bạn cần lưu ý:
- Ngắt nguồn điện hoàn toàn trước khi tiến hành lắp đặt hoặc đấu dây.
- Đọc kỹ hướng dẫn và sơ đồ đấu nối của từng loại van từ nhà sản xuất.
- Kiểm tra đúng điện áp định mức trước khi cấp nguồn.
- Sử dụng dây điện chất lượng và gắn nhãn rõ ràng để dễ kiểm tra.
- Chống nước, chống ẩm tốt cho hộp đấu dây nếu lắp đặt ngoài trời.
- Với hệ thống điều khiển trung tâm, nên có rơ le cách ly để bảo vệ tốt hơn.
Việc đấu nối van điều khiển điện không quá phức tạp nếu như nắm vững cấu tạo, nguyên lý hoạt động và tuân thủ đúng sơ đồ kỹ thuật. Tùy theo từng loại van, cách đấu nối sẽ có sự khác nhau nhưng chúng đều tuân theo nguyên lý cấp nguồn, điều khiển và phản hồi. Hy vọng bài viết trên đây giúp bạn tự tin đấu nối van điều khiển điện một cách chính xác, an toàn và đạt hiệu quả.
>>> Xem thêm: Bí quyết cài đặt van điều khiển điện tuyến tính giúp tăng tuổi thọ thiết bị
